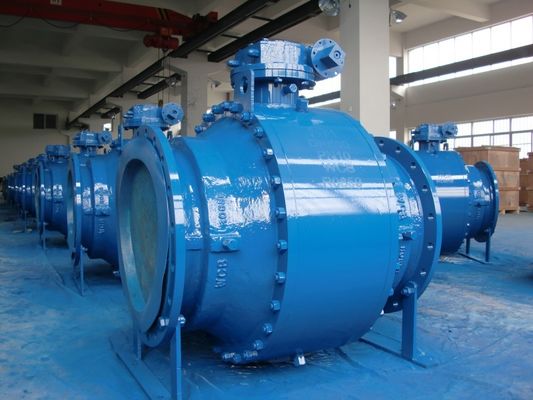

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว
สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว

ภาพใหญ่ :  สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OEM
ได้รับการรับรอง: API6D,API607
หมายเลขรุ่น: OEM
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1pc
รายละเอียดการบรรจุ: กรณีโพลีวูด
เวลาการส่งมอบ: 2-15weeks
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 20,000 ชิ้นต่อปี

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว

ลักษณะ
ขนาด: NPS 2 "ถึง 60" ความดัน: 150 ถึง 2,500 ปอนด์
ช่วงอุณหภูมิ: -196 ℃ ~ 300 ℃อุณหภูมิต่ำอุณหภูมิปกติและอุณหภูมิสูง วัสดุของตัวถังและอุปกรณ์ตกแต่ง: เหล็กหล่อ, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351
วัสดุเบาะ: PTFE, RPTFE, DEVLON, Molon, PEEK, เบาะโลหะ ซีลร่างกายและต้นกำเนิด: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), ปะเก็นแผลเกลียว (316SS + กราไฟท์) การบรรจุ (กรา
แสงสูง:

วาล์วติดตั้ง Trunnion ด้านข้าง

,

วาล์วติดตั้ง Trunnion SS410

,

วาล์วติดตั้ง Trunnion สามชิ้น

บอลวาล์วชนิด Trunnion ทางเข้าด้านข้างสามชิ้น



Trunnion บอลวาล์วแบบติดตั้งเหมาะสำหรับใช้กับท่อชนิดต่างๆตั้งแต่ Class 150 ถึง Class 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K เพื่อตัดหรือเปิดตัวกลางของท่อซึ่งประเภทการทำงาน ได้แก่ เฟืองตัวหนอน, manul, ตัวกระตุ้นนิวแมติกหรือไฟฟ้าโดยทั่วไปของการเชื่อมต่อแบบแปลนและการเชื่อมต่อแบบก้นด้วยเช่นกัน



ประเภทบอลวาล์ว ออกแบบและผลิต ตัวต่อตัว / จบลง ขนาดหน้าแปลน คะแนนอุณหภูมิความดัน การตรวจสอบและทดสอบ
แยกบอลวาล์วหน้าแปลน BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
บอลวาล์วหน้าแปลนคงที่ API6D / API608 API6D ANSI B16.47 ANSI B16.34 API598



วัสดุหลัก

วัสดุตัวเครื่อง ตัดแต่งวัสดุ วัสดุซีล ปะเก็น / การบรรจุ
WCB / LCB / CF8 / CF8M / CF3 / CF3M ฯลฯ SS410, SS420, SS304, SS316 ฯลฯ PTFE, RPTFE, PEEK, PPL, ฯลฯ กราไฟท์PTFE, PPL.ฯลฯ




ข้อมูลการออกแบบ

มาตรฐานการออกแบบ: API 6D, DIN3357-1, EN12516-1

มาตรฐานตัวต่อตัว: API6D, ASME B16.10, DIN3202

มาตรฐานการเชื่อมต่อ: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

ทดสอบและตรวจสอบมาตรฐาน: API 6D, API 598

อุณหภูมิในการทำงาน: -196 ℃ ~ 610 ℃

ประเภทการเชื่อมต่อ: RF, RTJ, FF, BW.BSPT, NPT

สภาพแวดล้อมที่เปรี้ยว: NACE MR0175



คุณสมบัติการออกแบบ

1: เจาะเต็มหรือเจาะลดลง
2: โครงสร้างของร่างกายสองชิ้นหรือสามชิ้น
3: บล็อกคู่และเลือดออก, การแยกสองครั้งและการแยกเลือดออก (DIB-1 & DIB-2)
4: การออกแบบที่ปลอดภัยจากอัคคีภัย (API 607)
5: ระบบป้องกันการระเบิด
6: การออกแบบป้องกันไฟฟ้าสถิตย์
7: การบรรเทาโพรงด้วยตนเอง
8: การทดสอบการปล่อยผู้ลี้ภัย (ทางเลือก)



แยกสองเท่าและเลือด (DIB)

เบาะนั่งแบบลูกสูบคู่ความดันปานกลางทั้งต้นน้ำและปลายน้ำรวมทั้งในโพรงของร่างกายสร้างแรงขับที่ทำให้แหวนที่นั่งติดกับลูกบอลวาล์วที่มีแหวนรองลูกสูบคู่ต้องมีการระบายความดันในโพรงเพื่อลดการสร้าง - ความดันเกินในโพรงของร่างกาย

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 0



ตัวเลือกการปิดผนึก

เบาะนั่งนุ่ม: ซีลโอริงโลหะถึงโลหะ

โครงสร้างที่เรียบง่ายการปิดผนึกที่เชื่อถือได้ใช้กับอนุภาคแรงบิดต่ำการปิดผนึกที่เชื่อถือได้ตอบสนองความต้องการของลูกค้าได้สูง

ใช้งานได้หลากหลายต้นทุนต่ำสภาพสื่อปิดผนึกความน่าเชื่อถือและความต้องการแรงบิดต่ำ

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 1



















การออกแบบที่ปลอดภัยจากอัคคีภัย

บอลวาล์วช่วยให้มั่นใจได้ว่าผ่านการทดสอบความปลอดภัยจากอัคคีภัย 100%เนื่องจากบอลวาล์วใช้การออกแบบปิดผนึกสองแบบผ่านซีลโอริงและปะเก็นเกลียวโลหะกราไฟต์เมื่อวาล์วลุกเป็นไฟวัสดุที่ไม่ใช่โลหะเช่นซีลที่นั่ง PTFE ปะเก็นซีลโอริงยาง ฯลฯ จะได้รับความเสียหายในขณะที่ชั้นนอกของปะเก็นเกลียวกราไฟท์โลหะจะมีซีลรองเมื่อเบาะนั่งนุ่มถูกเผาเบาะโลหะจะสร้างตราโลหะโดยอัตโนมัติพร้อมกับลูกบอลภายใต้การกระตุ้นของสปริงซึ่งจะควบคุมการรั่วไหลภายในและการรั่วไหลภายนอกได้อย่างมีประสิทธิภาพการออกแบบวาล์วสอดคล้องกับ API 607, API 6FA, BS 6755, JB / T 6899 และมาตรฐานอื่น ๆ

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 2



บล็อกสองเท่าและเลือด (DBB)

เมื่อลูกบอลอยู่ในตำแหน่งปิดแต่ละที่นั่งจะปิดผนึกสื่อกระบวนการอย่างอิสระในเวลาเดียวกันระหว่างกระแสขึ้น / ลงและโพรงในร่างกายจะช่วยให้เลือดออกจากความดันช่องที่ติดอยู่ (DBB) ผ่านทางท่อระบายน้ำและวาล์วระบายฟังก์ชั่นบล็อกคู่และเลือดออกทำให้สามารถล้างวาล์วได้ภายใต้แรงกดและตรวจสอบว่าที่นั่งปิดสนิท

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 3















ลูกบอลได้รับการแก้ไขโดย trunnion และก้านสำหรับขนาด 4 "และเล็กกว่าแผ่นรองรองแหนบสำหรับขนาด 6 นิ้วขึ้นไป

สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 4









สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 5สามชิ้น SS410 ตัดด้านข้าง Trunnion ติดตั้งวาล์ว 6
