รายละเอียดสินค้า:
|
ขนาด: | NPS 2 "ถึง 60" | ความดัน: | 150 ถึง 2,500 ปอนด์ |
---|---|---|---|
ช่วงอุณหภูมิ: | -196 ℃ ~ 300 ℃อุณหภูมิต่ำอุณหภูมิปกติและอุณหภูมิสูง | วัสดุของตัวถังและอุปกรณ์ตกแต่ง: | เหล็กหล่อ, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 |
วัสดุเบาะ: | PTFE, RPTFE, DEVLON, Molon, PEEK, เบาะโลหะ | ซีลร่างกายและต้นกำเนิด: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), ปะเก็นแผลเกลียว (316SS + กราไฟท์) การบรรจุ (กรา |
แสงสูง: | วาล์วบอลปลอมแบบเจาะเต็ม,BW สิ้นสุดวาล์วบอลปลอม,วาล์วบอลปลอมแบบ Blowout Proof |

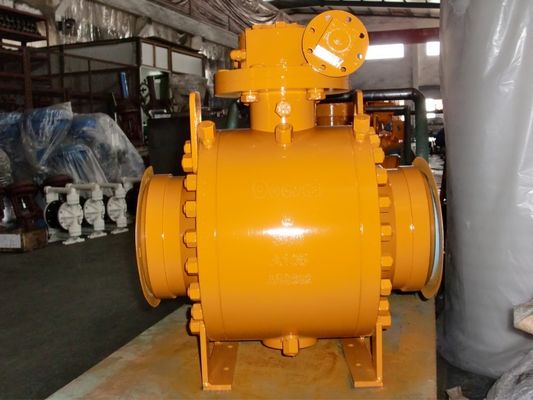

ประเภท Trunnion ทางเข้าด้านข้างการปลอมบอลวาล์ว BW สิ้นสุด
คุณสมบัติหลัก:
บอลวาล์วที่ติดตั้งรองแหนบทางเข้าด้านข้างได้รับการออกแบบให้มีลักษณะเป็นชิ้นส่วนสองชิ้นหรือแบบสามชิ้นและมีเบาะนั่งลอยสองตัวซึ่งสามารถเคลื่อนย้ายได้ภายใต้แรงกดของตัวกลางใต้เบาะด้านล่างมีสปริงโหลดที่นั่งล่วงหน้าเพื่อให้แน่ใจว่าเบาะลอยสองตัวสามารถยึดพื้นผิวของลูกบอลได้แน่นและอื่น ๆ แรงกดของตัวกลางยังสามารถดันที่นั่งเพื่อยึดลูกบอลให้แน่นเพื่อให้แน่ใจว่าการปิดผนึกเชื่อถือได้มากขึ้น
บอลวาล์วรองแหนบติดตั้งแหวนซีลที่นั่งแบบเคลื่อนย้ายได้ซึ่งสามารถสร้างการกระจัดภายใต้ความกดดันของตัวกลางในกรณีที่มีแรงดันปานกลางความดันจะกดแหวนซีลบ่าวาล์วลงบนลูกบอลให้แน่นเพื่อรับประกันประสิทธิภาพการปิดผนึกของบอลวาล์ว
คุณสมบัติการออกแบบ
บอลวาล์วได้รับการออกแบบตาม ISO14313, API 6D, BS 5351, GB / T 19672
โครงสร้างที่เรียบง่ายพร้อมประสิทธิภาพการปิดผนึกที่ดีและแรงบิดขนาดเล็ก
การออกแบบเจาะเต็มและลดการเจาะที่มีความต้านทานการไหลต่ำสุด (จริงเป็นศูนย์)
การฉีดเคลือบหลุมร่องฟันฉุกเฉิน
การบรรเทาความดันโพรงด้วยตนเอง
ลูกและก้านอิสระ
การบรรจุที่ปล่อยมลพิษต่ำ
การออกแบบลำต้นที่ปลอดภัยป้องกันไฟฟ้าสถิตย์และป้องกันการระเบิด
ฟังก์ชั่นบ่าวาล์ว DBB, DIB-1, DIB-2;
ฝากระโปรงหน้าเสริม
กลุ่มผลิตภัณฑ์
วัสดุตัวเครื่อง: เหล็กกล้าคาร์บอนสเตนเลสสตีลอัลลอยด์
เส้นผ่านศูนย์กลางที่กำหนด: 2 "~ 60" (DN50 ~ DN1500)
สิ้นสุดการเชื่อมต่อ: RF, RTJ, BW
ช่วงความดัน: Class150 ~ 2500 (PN16 ~ PN420)
อุณหภูมิในการทำงาน: -46 ℃ ~ + 200 ℃
การทำงาน: ประแจเกียร์ตัวหนอนไฟฟ้านิวเมติกแก๊สเหนือตัวกระตุ้นน้ำมันและตัวกระตุ้นไฟฟ้าไฮดรอลิก
ประเภทบอลวาล์ว | ออกแบบและผลิต | ตัวต่อตัว / จบลง | ขนาดหน้าแปลน | คะแนนอุณหภูมิความดัน | การตรวจสอบและทดสอบ |
แยกบอลวาล์วหน้าแปลน | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
บอลวาล์วหน้าแปลนคงที่ | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
วัสดุหลัก
วัสดุตัวเครื่อง | ตัดแต่งวัสดุ | วัสดุซีล | ปะเก็น / การบรรจุ |
WCB / LCB / CF8 / CF8M / CF3 / CF3M ฯลฯ | SS410, SS420, SS304, SS316 ฯลฯ | PTFE, RPTFE, PEEK, PPL, ฯลฯ | กราไฟท์PTFE, PPL.ฯลฯ |
Trunnion บอลวาล์วแบบติดตั้งเหมาะสำหรับใช้กับท่อชนิดต่างๆตั้งแต่ Class 150 ถึง Class 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K เพื่อตัดหรือเปิดตัวกลางของท่อซึ่งประเภทการทำงาน ได้แก่ เฟืองตัวหนอน, manul, ตัวกระตุ้นนิวแมติกหรือไฟฟ้าโดยทั่วไปของการเชื่อมต่อแบบแปลนและการเชื่อมต่อแบบก้นด้วยเช่นกัน
ก้านป้องกันการระเบิด:
ก้านทำแยกจากลูกบอลที่มีบ่ากลมแบบตัว T ซึ่งคงไว้ด้วยความอ่อนโยน (มีแบบอื่น ๆ ตามคำขอ)
อุปกรณ์ป้องกันไฟฟ้าสถิตย์:
อุปกรณ์ป้องกันไฟฟ้าสถิตชนิดสปริงบวกกราไฟท์ถูกนำไปใช้ระหว่างลูกบอลก้านต่อมหน้าแปลนและตัวถังเพื่อให้ความต่อเนื่องทางไฟฟ้าระหว่างส่วนประกอบโลหะทั้งหมดและให้ความต้านทานต่ำกว่าข้อกำหนดบริการที่รุนแรงที่สุด
อุปกรณ์ฉีดจาระบี
สำหรับ DN150 (NPS 6) & ก้านที่ใหญ่ขึ้นและบ่าวาล์วจะมาพร้อมกับอุปกรณ์ฉีดจาระบีปิดผนึกสำหรับ DN125 และเล็กกว่าเราสามารถจัดหาอุปกรณ์ฉีดจาระบีปิดผนึกตามความต้องการของลูกค้าเมื่อโอริงได้รับความเสียหายจากอุบัติเหตุโดยการฉีดซีลแลนท์ปิดผนึกเพื่อป้องกันสื่อผ่านแหวนบ่าวาล์วและการรั่วไหลของก้าน
ตัวเลือกการปิดผนึก
เบาะนั่งนุ่ม: ซีลโอริงโลหะถึงโลหะ
โครงสร้างที่เรียบง่ายการปิดผนึกที่เชื่อถือได้ใช้กับอนุภาคแรงบิดต่ำการปิดผนึกที่เชื่อถือได้ตอบสนองความต้องการของลูกค้าได้สูง
ใช้งานได้หลากหลายต้นทุนต่ำสภาพสื่อปิดผนึกความน่าเชื่อถือและความต้องการแรงบิดต่ำ
การออกแบบที่ปลอดภัยจากอัคคีภัย
บอลวาล์วช่วยให้มั่นใจได้ว่าผ่านการทดสอบความปลอดภัยจากอัคคีภัย 100%เนื่องจากบอลวาล์วใช้การออกแบบปิดผนึกสองแบบผ่านซีลโอริงและปะเก็นเกลียวโลหะกราไฟต์เมื่อวาล์วลุกเป็นไฟวัสดุที่ไม่ใช่โลหะเช่นซีลที่นั่ง PTFE ปะเก็นซีลโอริงยาง ฯลฯ จะได้รับความเสียหายในขณะที่ชั้นนอกของปะเก็นเกลียวกราไฟท์โลหะจะมีซีลรองเมื่อเบาะนั่งนุ่มถูกเผาเบาะโลหะจะสร้างตราโลหะโดยอัตโนมัติพร้อมกับลูกบอลภายใต้การกระตุ้นของสปริงซึ่งจะควบคุมการรั่วไหลภายในและการรั่วไหลภายนอกได้อย่างมีประสิทธิภาพการออกแบบวาล์วสอดคล้องกับ API 607, API 6FA, BS 6755, JB / T 6899 และมาตรฐานอื่น ๆ
แยกสองเท่าและเลือด (DIB)
เบาะนั่งแบบลูกสูบคู่ความดันปานกลางทั้งต้นน้ำและปลายน้ำรวมทั้งในโพรงของร่างกายสร้างแรงขับที่ทำให้แหวนที่นั่งติดกับลูกบอลวาล์วที่มีแหวนรองลูกสูบคู่ต้องมีการระบายความดันในโพรงเพื่อลดการสร้าง - ความดันเกินในโพรงของร่างกาย
บล็อกสองเท่าและเลือด (DBB)
เมื่อลูกบอลอยู่ในตำแหน่งปิดแต่ละที่นั่งจะปิดผนึกสื่อกระบวนการอย่างอิสระในเวลาเดียวกันระหว่างกระแสขึ้น / ลงและโพรงในร่างกายจะช่วยให้เลือดออกจากความดันช่องที่ติดอยู่ (DBB) ผ่านทางท่อระบายน้ำและวาล์วระบายฟังก์ชั่นบล็อกคู่และเลือดออกทำให้สามารถล้างวาล์วได้ภายใต้แรงกดและตรวจสอบว่าที่นั่งปิดสนิท
ลูกบอลได้รับการแก้ไขโดย trunnion และก้านสำหรับขนาด 4 "และเล็กกว่าแผ่นรองรองแหนบสำหรับขนาด 6 นิ้วขึ้นไป
