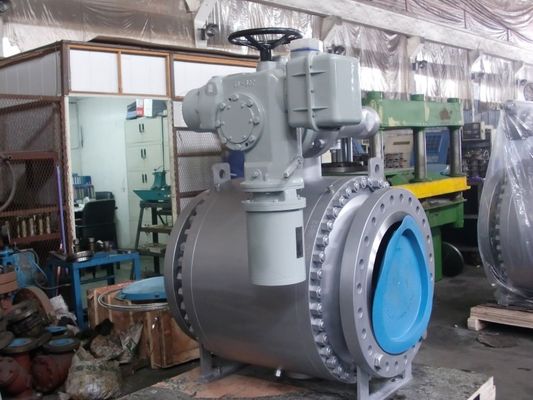

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า
API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า

ภาพใหญ่ :  API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OEM
ได้รับการรับรอง: API6D,API607
หมายเลขรุ่น: OEM
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1pc
ราคา: 300USD
รายละเอียดการบรรจุ: กรณีโพลีวูด
เวลาการส่งมอบ: 2-15weeks
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 20,000 ชิ้นต่อปี

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า

ลักษณะ
ขนาด: NPS 2 "ถึง 60" ความดัน: 150 ถึง 2,500 ปอนด์
ช่วงอุณหภูมิ: -196 ℃ ~ 610 ℃อุณหภูมิต่ำอุณหภูมิปกติและอุณหภูมิสูง วัสดุของตัวถังและอุปกรณ์ตกแต่ง: เหล็กหล่อ, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351
วัสดุเบาะ: PTFE, RPTFE, DEVLON, Molon, PEEK, เบาะโลหะ ซีลร่างกายและต้นกำเนิด: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), ปะเก็นแผลเกลียว (316SS + กราไฟท์) การบรรจุ (กรา
แสงสูง:

Trunnion ติดตั้งบอลวาล์วด้านข้าง

,

วาล์วบอลวาล์วติดตั้ง Trunnion API 607

,

บอลวาล์ว Trunnion พร้อมตัวกระตุ้นไฟฟ้า

บอลวาล์วทางเข้าด้านข้างประเภท Trunnion พร้อมตัวกระตุ้นไฟฟ้า





ประเภทบอลวาล์ว ออกแบบและผลิต ตัวต่อตัว / จบลง ขนาดหน้าแปลน คะแนนอุณหภูมิความดัน การตรวจสอบและทดสอบ
แยกบอลวาล์วหน้าแปลน BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
บอลวาล์วหน้าแปลนคงที่ API6D / API608 API6D ANSI B16.47 ANSI B16.34 API598



วัสดุหลัก

วัสดุตัวเครื่อง ตัดแต่งวัสดุ วัสดุซีล ปะเก็น / การบรรจุ
WCB / LCB / CF8 / CF8M / CF3 / CF3M ฯลฯ SS410, SS420, SS304, SS316 ฯลฯ PTFE, RPTFE, PEEK, PPL, ฯลฯ กราไฟท์PTFE, PPL.ฯลฯ




การใช้งานที่สำคัญ
หัวดี;เส้นไหล
วาล์วท่อ
Riser-ESDV

แก๊สเหนือวาล์วน้ำมัน (GOV)

วาล์วเป่าลม (BDV)

วาล์วปิด (SDV)

การแยกกับดักมีดโกน

วาล์วกระบวนการ

สสส

ROV

สะโพก

ทะเลใต้

การแช่แข็ง (LNG, regas)
อุณหภูมิต่ำ

การกรีดร้อน

นิ้ว

กับดักมีดโกน

สวิตชิ่งวาล์ว

วาล์ววัดแสง
ปิดอย่างรวดเร็ว (<1 วินาที)
สารละลายทรายน้ำมัน
อุณหภูมิสูง
ฝัง / วาล์วใต้ดิน



ข้อมูลการออกแบบ

มาตรฐานการออกแบบ: API 6D, DIN3357-1, EN12516-1

มาตรฐานตัวต่อตัว: API6D, ASME B16.10, DIN3202

มาตรฐานการเชื่อมต่อ: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

ทดสอบและตรวจสอบมาตรฐาน: API 6D, API 598

อุณหภูมิในการทำงาน: -196 ℃ ~ 610 ℃

ประเภทการเชื่อมต่อ: RF, RTJ, FF, BW.BSPT, NPT

สภาพแวดล้อมที่เปรี้ยว: NACE MR0175



บล็อกสองเท่าและเลือด (DBB)

เมื่อลูกบอลอยู่ในตำแหน่งปิดแต่ละที่นั่งจะปิดผนึกสื่อกระบวนการอย่างอิสระในเวลาเดียวกันระหว่างกระแสขึ้น / ลงและโพรงในร่างกายจะช่วยให้เลือดออกจากความดันช่องที่ติดอยู่ (DBB) ผ่านทางท่อระบายน้ำและวาล์วระบายฟังก์ชั่นบล็อกคู่และเลือดออกทำให้สามารถล้างวาล์วได้ภายใต้แรงกดและตรวจสอบว่าที่นั่งปิดสนิท

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 0



แยกสองเท่าและเลือด (DIB)

เบาะนั่งแบบลูกสูบคู่ความดันปานกลางทั้งต้นน้ำและปลายน้ำรวมทั้งในโพรงของร่างกายสร้างแรงขับที่ทำให้แหวนที่นั่งติดกับลูกบอลวาล์วที่มีแหวนรองลูกสูบคู่ต้องมีการระบายความดันในโพรงเพื่อลดการสร้าง - ความดันเกินในโพรงของร่างกาย

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 1



อุปกรณ์ป้องกันไฟฟ้าสถิตย์:

อุปกรณ์ป้องกันไฟฟ้าสถิตชนิดสปริงบวกกราไฟท์ถูกนำไปใช้ระหว่างลูกบอลก้านต่อมหน้าแปลนและตัวถังเพื่อให้ความต่อเนื่องทางไฟฟ้าระหว่างส่วนประกอบโลหะทั้งหมดและให้ความต้านทานต่ำกว่าข้อกำหนดบริการที่รุนแรงที่สุด



ก้านป้องกันการระเบิด:

ก้านทำแยกจากลูกบอลที่มีบ่ากลมแบบตัว T ซึ่งคงไว้ด้วยความอ่อนโยน (มีแบบอื่น ๆ ตามคำขอ)



อุปกรณ์ฉีดจาระบี

สำหรับ DN150 (NPS 6) & ก้านที่ใหญ่ขึ้นและบ่าวาล์วจะมาพร้อมกับอุปกรณ์ฉีดจาระบีปิดผนึกสำหรับ DN125 และเล็กกว่าเราสามารถจัดหาอุปกรณ์ฉีดจาระบีปิดผนึกตามความต้องการของลูกค้าเมื่อโอริงได้รับความเสียหายจากอุบัติเหตุโดยการฉีดซีลแลนท์ปิดผนึกเพื่อป้องกันสื่อผ่านแหวนบ่าวาล์วและการรั่วไหลของก้าน

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 2





ลูกบอลได้รับการแก้ไขโดย trunnion และก้านสำหรับขนาด 4 "และเล็กกว่าแผ่นรองรองแหนบสำหรับขนาด 6 นิ้วขึ้นไป

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 3

ตัวเลือกการปิดผนึก

เบาะนั่งนุ่ม: ซีลโอริงโลหะถึงโลหะ

โครงสร้างที่เรียบง่ายการปิดผนึกที่เชื่อถือได้ใช้กับอนุภาคแรงบิดต่ำการปิดผนึกที่เชื่อถือได้ตอบสนองความต้องการของลูกค้าได้สูง

ใช้งานได้หลากหลายต้นทุนต่ำสภาพสื่อปิดผนึกความน่าเชื่อถือและความต้องการแรงบิดต่ำ

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 4















API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 5



API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 6

API 607 ​​วาล์วด้านข้างติดตั้ง Trunnion พร้อมตัวกระตุ้นไฟฟ้า 7
