รายละเอียดสินค้า:
|
วัสดุร่างกาย: | CF8 | วัสดุเบาะ: | PTFE |
---|---|---|---|
อำนาจ: | การแสดงสองครั้ง | สัมพันธ์: | หน้าแปลนคู่ |
ความดัน: | PN16 | โครงสร้างวาล์ว: | 2 ชิ้น |
แสงสูง: | DIN Double Acting Pneumatic Valve,PN16 Pneumatic Control Valve,PN16 Double Acting Pneumatic Valve |

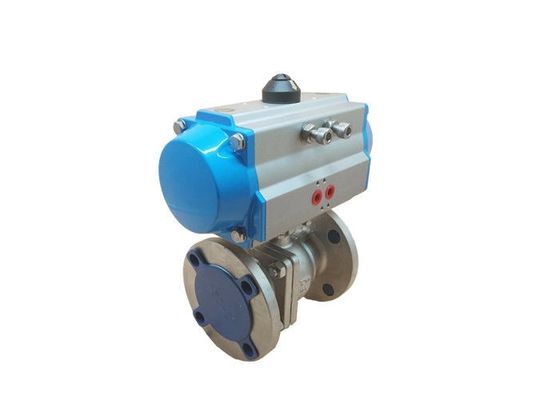

DIN Double Acting 2 ทางวาล์วนิวเมติกสแตนเลส DN50 สิ้นสุดหน้าแปลน
คำอธิบาย
บอลวาล์ว 2 ทางที่ควบคุมด้วยลมนี้ช่วยเพิ่มระบบอัตโนมัติให้กับระบบของคุณเมื่อเทียบกับวาล์วที่ควบคุมด้วยตนเองบอลวาล์วมีเส้นผ่านศูนย์กลาง 100 มม. และเหมาะสำหรับของเหลวและก๊าซตั้งแต่ -20 ถึง 180 ° Cนิวเมติกแอคชูเอเตอร์สามารถสร้างแรงบิด 354 นิวตันเมตรที่ 8 บาร์ แต่มีหน้าต่างแรงดันควบคุม 6?10 บาร์บอลวาล์วมีเกลียว G 4 "เพื่อเชื่อมต่อกับท่อ / ท่อที่บรรทุกสื่อและค่า Kv คือ 1230 ลบ.ม. แอคชูเอเตอร์ทำหน้าที่สองครั้งพร้อมกับการหมุนแบบแร็คแอนด์พิเนียนอะลูมิเนียมที่เชื่อถือได้ตัวกระตุ้นมีอะลูมิเนียมชุบอโนไดซ์ ที่อยู่อาศัยและฝาปิดอะลูมิเนียมในขณะที่บอลวาล์วมีตัวเรือนสแตนเลสสตีลและซีล PTFE ความดันสื่อสูงสุด 63 บาร์บอลวาล์วเป็นแบบ 3 ชิ้นช่วยให้ทำความสะอาดได้อย่างทั่วถึงจุดเชื่อมต่อ Namur VDI / VDE 3845 คือ บนแอคชูเอเตอร์เพื่อติดตั้งโซลินอยด์วาล์ว Namur 1/4 "เข้ากับตัวกระตุ้นโดยตรงหรือเชื่อมต่อท่ออากาศโดยใช้ G 1/4" นอกจากนี้ยังสามารถติดตั้งกล่องควบคุมตำแหน่งหรือสวิตช์ จำกัด ที่ด้านบนของตัวกระตุ้นตาม ถึง VDI / VDE 3845 แอคชูเอเตอร์ติดตั้งบนบอลวาล์วผ่านหน้าแปลน ISO 5211 F10 (22 มม.) ชุดประกอบได้รับการรับรอง ATEX (EX II 2GD c) ดังนั้นจึงอาจใช้ในสภาพแวดล้อมที่อาจเกิดการระเบิดได้ข้อดี: ความสามารถในการ ติดตั้งวาล์วขดลวดแม่เหล็กไฟฟ้าของ Namur โดยตรงเพื่อลดอุปกรณ์และท่อตัวบ่งชี้ทางกลด้านบนแสดงตำแหน่งวาล์ว ATEX (EX II 2GD c) ได้รับการรับรองสำหรับสภาพแวดล้อมที่มีการระเบิดต้นทุนการลงทุนต่ำกว่ารุ่นไฟฟ้าการเปิด / ปิดที่รวดเร็วการแสดงสองครั้งช่วยให้สามารถควบคุมได้มากกว่าแอคชูเอเตอร์แบบเดี่ยวบอลวาล์วเป็นแบบ 3 ชิ้นช่วยให้ทำความสะอาดได้อย่างทั่วถึงสามารถติดตั้งกล่องสวิตช์ จำกัด จุดด้อย: การแสดงสองครั้งใช้อากาศอัดมากกว่าตัวกระตุ้นแบบเดี่ยวต้องใช้ระบบอัดอากาศและโซลินอยด์วาล์วเพื่อควบคุมการจ่ายอากาศ
ข้อมูลจำเพาะ
ความได้เปรียบ
1. ขนาดกะทัดรัดและน้ำหนักเบาการก่อสร้าง
2. ประสิทธิภาพที่เชื่อถือได้และยาวนาน
3. วาล์วมาตรฐาน“ In Line” หรือ“ Cross Mount” สำหรับการกำหนดค่า Actuator
4. การออกแบบสปริงกลับรองรับการจ่ายอากาศต่ำถึง 50 psi
5. สแตนเลสสตีลภายนอก Trim และ FKM O-Rings Standard
6. ข้อต่อก้านวาล์วโดยตรงกับเพลาตัวกระตุ้นช่วยลดฟันเฟือง
7. คู่มือการแทนที่มาตรฐาน
ข้อมูลทางเทคนิค
การแสดงคู่ หมายเลขสั่งซื้อนิวเมติกแอคชูเอเตอร์
สองเท่า การแสดง |
หมายเลขรุ่น | แรงบิด (5.5Bar) |
ACT 042D | 8.4 นาโนเมตร | |
ACT 050D | 18.3 นาโนเมตร | |
ACT 063D | 32.2 นาโนเมตร | |
ACT 075D | 64Nm | |
ACT 090D | 101 น | |
พระราชบัญญัติ 100D | 146 น | |
พระราชบัญญัติ 115D | 236Nm | |
พระราชบัญญัติ 125 ด | 305Nm | |
พระราชบัญญัติ 145D | 478Nm | |
ACT 160D | 624Nm | |
พระราชบัญญัติ 190D | 1185Nm | |
พระราชบัญญัติ 210D | 1447 น | |
ACT 240D | 2126 นาโนเมตร | |
ACT 270D | 3229Nm | |
พระราชบัญญัติ 300D | 4197Nm | |
พระราชบัญญัติ 350D | 6283Nm | |
พระราชบัญญัติ 400D | 8953Nm |
DIN PN16 บอลวาล์วพารามิเตอร์ (DN15 ~ DN200)
PN (Mpa) | DN | ล | φE | φB | φC | ที | ฉ |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน
การเลือกเพิ่มเติม
มาตรฐาน | ANSI | GB | JIS | DIN |
ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
วาล์ว Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
ตัวกระตุ้น | 1) การแสดงเดี่ยว (Spring Return) 2) Double Acting | |||
เครื่องประดับ | 1) ลิมิตสวิตช์ 2) โซลินอยด์วาล์ว 3) ตัวกรอง 4) ตัวกำหนดตำแหน่ง |
