รายละเอียดสินค้า:
|
| วัสดุร่างกาย: | CF8 | วัสดุเบาะ: | PTFE |
|---|---|---|---|
| อำนาจ: | สปริงรีเทิร์นแอคชูเอเตอร์ | สัมพันธ์: | หน้าแปลนคู่ |
| ขนาดวาล์ว: | 1/2 "~ 8" | กลาง: | น้ำน้ำมันแก๊ส |
| แสงสูง: | CF8 บอลวาล์วกระตุ้นนิวเมติก,หน้าแปลนนิวเมติกบอลวาล์วกระตุ้น,8 "วาล์วนิวเมติกกระตุ้นบอลวาล์ว |
||

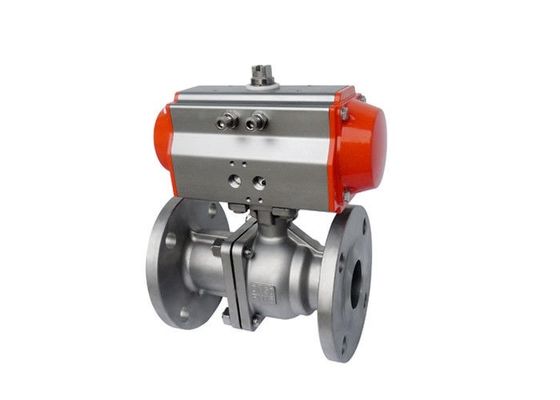

วาล์วนิวเมติกนิวเมติกอุตสาหกรรมหน้าแปลนวาล์วควบคุมน้ำ SS WCB โรตารี่
คำอธิบาย:
บอลวาล์วกระตุ้นและตัวเลือกวาล์วปีกผีเสื้อจากเราช่วยให้การเริ่มต้นและการหยุดไหลเป็นไปโดยอัตโนมัติเมื่อใช้ร่วมกับโซลินอยด์ตัวกระตุ้นแบบนิวเมติกยังสามารถสร้างแรงบิดเพื่อเคลื่อนย้ายกระบอกสูบหรือแรงบิดเพียงพอที่จะกระตุ้นอุปกรณ์ไฟฟ้าขนาดเล็กในการสร้างการออกแบบที่ไม่ปลอดภัยให้พิจารณาวาล์วกระตุ้นแบบสปริงกลับที่ใช้อากาศช่วยสั่งงานวาล์วในทิศทางเดียวและสปริงเพื่อช่วยในการทำงานในทิศทางย้อนกลับ
ข้อมูลจำเพาะ
ความได้เปรียบ
1. ใช้งานง่ายเปิดและปิดได้อย่างรวดเร็วตั้งแต่เปิดเต็มไปจนถึงปิดเต็มที่ตราบเท่าที่หมุน 90 °ควบคุมได้ง่ายในระยะทางไกล
2. การบำรุงรักษาทำได้สะดวกบอลวาล์วมีโครงสร้างที่เรียบง่ายโดยทั่วไปแหวนปิดผนึกจะใช้งานได้และสะดวกในการถอดและเปลี่ยน
3. เมื่อเปิดจนสุดหรือปิดจนสุดพื้นผิวซีลของลูกบอลและบ่าวาล์วจะแยกออกจากตัวกลางเมื่อตัวกลางผ่านไปจะไม่ทำให้พื้นผิวซีลของวาล์วสึกกร่อน
ข้อมูลทางเทคนิค
Double Acting Pneumatic Actuator หมายเลขสั่งซื้อ
| สองเท่า การแสดง |
หมายเลขรุ่น | แรงบิด (5.5Bar) |
| ACT 042D | 8.4 นาโนเมตร | |
| ACT 050D | 18.3 นาโนเมตร | |
| ACT 063D | 32.2 นาโนเมตร | |
| ACT 075D | 64Nm | |
| ACT 090D | 101 น | |
| พระราชบัญญัติ 100D | 146 น | |
| พระราชบัญญัติ 115D | 236Nm | |
| พระราชบัญญัติ 125 ด | 305Nm | |
| พระราชบัญญัติ 145D | 478Nm | |
| ACT 160D | 624Nm | |
| พระราชบัญญัติ 190D | 1185Nm | |
| พระราชบัญญัติ 210D | 1447 น | |
| ACT 240D | 2126 นาโนเมตร | |
| ACT 270D | 3229Nm | |
| พระราชบัญญัติ 300D | 4197Nm | |
| พระราชบัญญัติ 350D | 6283Nm | |
| พระราชบัญญัติ 400D | 8953Nm |
พารามิเตอร์บอลวาล์ว (DN15 ~ DN200)
| PN (Mpa) | DN | ล | φE | φB | φC | ที | ฉ | N-φh | ซ |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน
การเลือกเพิ่มเติม
| มาตรฐาน | ANSI | GB | JIS | DIN |
| ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| วาล์ว Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| ตัวกระตุ้น | 1) การแสดงเดี่ยว (Spring Return) 2) Double Acting | |||
| เครื่องประดับ | 1) ลิมิตสวิตช์ 2) โซลินอยด์วาล์ว 3) ตัวกรอง 4) ตัวกำหนดตำแหน่ง | |||
