รายละเอียดสินค้า:
|
วัสดุร่างกาย: | CF8 | วัสดุเบาะ: | PTFE |
---|---|---|---|
อำนาจ: | สปริงรีเทิร์นแอคชูเอเตอร์ | สัมพันธ์: | หน้าแปลนคู่ |
ขนาดวาล์ว: | 1/2 "~ 8" | กลาง: | น้ำน้ำมันแก๊ส |
แสงสูง: | นิวเมติกนิวเมติกแอคทีฟวาล์ว 3 ทางทำหน้าที่เดี่ยวนิวเมติกบนวาล์วปิด ISO5211 นิวเมติกวาล์วปิด,Single Acting Pneumatic On Off Valve,ISO5211 Pneumatic On Off Valve |

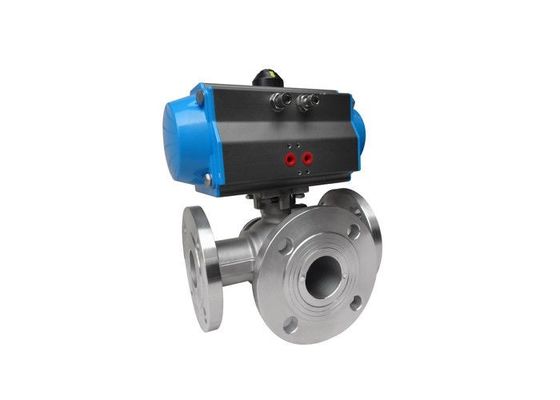

Spring Return Single Acting Pneumatic Actuated 3 way Valve On Off Valve
ข้อมูลจำเพาะ
ความได้เปรียบ
1. ความต้านทานของไหลสัมประสิทธิ์ความต้านทานท่อที่มีความยาวเท่ากันจะเท่ากัน
2. โครงสร้างที่เรียบง่ายขนาดเล็กน้ำหนักเบา
3. ปิดและเชื่อถือวาล์วปิดผิววัสดุที่ใช้กันอย่างแพร่หลายพลาสติกปิดผนึกและมีการใช้กันอย่างแพร่หลายในระบบสูญญากาศ
4. ใช้งานง่ายเปิดและปิดอย่างรวดเร็วตั้งแต่เปิดเต็มที่จนถึงปิดเต็มที่ตราบเท่าที่การหมุน 90 °เพื่ออำนวยความสะดวกในการควบคุมระยะไกล
5. การบำรุงรักษาง่ายบอลวาล์วแบบธรรมดาซีลมักเป็นกิจกรรมการเปลี่ยนการถอดจะสะดวกกว่า
6. ในพื้นผิวปิดผนึกที่เปิดเต็มที่หรือปิดสนิทและลูกแยกอิเล็กทริกและที่นั่งผ่านสื่อจะไม่ทำให้พื้นผิวปิดผนึกวาล์วสึกกร่อน
ข้อมูลทางเทคนิค
การแสดงเดี่ยว หมายเลขสั่งซื้อนิวเมติกแอคชูเอเตอร์
หมายเลขรุ่น | แรงบิด (6Bar) | |
เปิด | ปิด | |
ACT 050S | 13.2 นาโนเมตร | 6.7 นาโนเมตร |
ACT 063S | 24.1 นาโนเมตร | 11.1 นาโนเมตร |
ACT 075S | 47.7 นาโนเมตร | 22.1 นาโนเมตร |
ACT 090S | 73.1 นาโนเมตร | 36.7 นาโนเมตร |
พระราชบัญญัติ 100S | 109Nm | 50.7 นาโนเมตร |
พระราชบัญญัติ 115S | 176Nm | 82Nm |
พระราชบัญญัติ 125S | 227Nm | 105Nm |
พระราชบัญญัติ 145S | 357 นาโนเมตร | 165Nm |
พระราชบัญญัติ 160S | 456Nm | 224Nm |
พระราชบัญญัติ 190S | 871Nm | 379Nm |
พระราชบัญญัติ 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
พระราชบัญญัติ 270S | 2345Nm | 1060Nm |
พระราชบัญญัติ 300S | 2956Nm | 1460Nm |
พระราชบัญญัติ 350S | 4247Nm | 2346Nm |
พระราชบัญญัติ 400S | 6559Nm | 2624Nm |
150LB บอลวาล์วพารามิเตอร์ (1/2 "~ 8")
ความดัน | ขนาด | φD | ล | φE | φB | φC | ที | ฉ |
ชั้น 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 นิ้ว | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 นิ้ว | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน
การเลือกเพิ่มเติม
มาตรฐาน | ANSI | GB | JIS | DIN |
ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
วาล์ว Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
ตัวกระตุ้น | 1) การแสดงเดี่ยว (Spring Return) 2) Double Acting | |||
เครื่องประดับ | 1) ลิมิตสวิตช์ 2) โซลินอยด์วาล์ว 3) ตัวกรอง 4) ตัวกำหนดตำแหน่ง |
