รายละเอียดสินค้า:
|
วัสดุวาล์ว: | วัสดุวาล์ว | ความดัน: | PN16 |
---|---|---|---|
การทำงาน: | ด้ามจับ | มาตรฐาน: | DIN |
สัมพันธ์: | ขนมปังเวเฟอร์ | อำนาจ: | คู่มือนิวเมติก / ไฟฟ้า |
แสงสูง: | PN16 Wafer Flanged Ball Valve,DIN Flanged End Ball Valve,PN16 Flanged End Ball Valve |

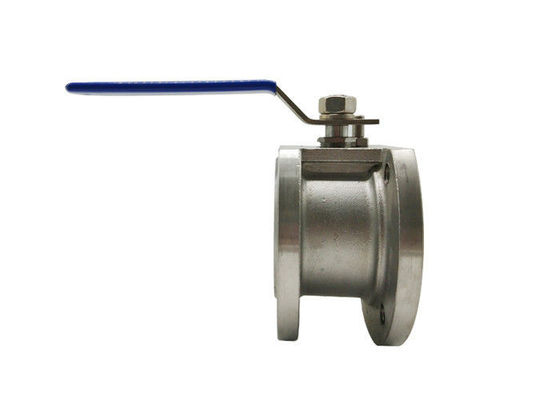

1pc จับเวเฟอร์บอลวาล์วหน้าแปลน PTFE PPL ที่นั่งอิตาลีบอลวาล์วความดันปกติ
วาล์วเวเฟอร์
บอลวาล์วเวเฟอร์เหมาะอย่างยิ่งกับการใช้งานที่มีพื้นที่ว่างในระดับพรีเมี่ยมพร้อมประโยชน์ทั้งหมดของบอลวาล์วหน้าแปลนในขณะที่ลดต้นทุนและน้ำหนักสามารถติดตั้งวาล์วระหว่างครีบด้วยสลักเกลียว
บอลวาล์วเวเฟอร์ของเราเป็นแบบชิ้นเดียวและแบบลูกลอยและมีให้เลือกทั้งแบบหล่อและแบบปลอมในขนาดตั้งแต่ DN15 ถึง DN 100 ในระดับแรงดัน # 150 ถึง # 900
คุณสมบัติทั่วไป
บอลวาล์วอิตาลี
มาตรฐานที่ใช้บังคับ:
- การออกแบบและการผลิต: GB / T12237 / 1989
- การเชื่อมต่อ: JB / T79
- การทดสอบการทนไฟ: GB / T13927 - 1992
ช่วงขนาด:
- DN15 ~ DN200
ความดันปกติ:
- การก่อสร้าง 1.6 ~ 4.0 MPa
ขีด จำกัด อุณหภูมิ:
- 20 ° C ~ 350 ° C
บอลวาล์วชนิดเวเฟอร์ (หรือเรียกว่าบอลวาล์วชนิด“ Italy Super Thin”) ใช้ในอุปกรณ์ท่อในสภาพ PN1.0 ~ 2.5MPa อุณหภูมิในการทำงาน 29 ~ 180 ℃ (วงแหวนปิดผนึกคือ RPTFE) หรือ 29 ~ 180 ℃ (แหวนปิดผนึกคือ PPL Polyphenylene) เพื่อให้ได้มาซึ่งการตัดหรือเชื่อมต่อตัวกลางในท่อสื่อที่ใช้งานได้เช่นน้ำหม้อนึ่งน้ำมันกรดไนตริกกรดอะซิติกคาร์บาไมด์หรือตัวกลางที่สามารถออกซิไดซ์ได้ขึ้นอยู่กับวัสดุวาล์วที่แตกต่างกันที่นำมาใช้
หน่วย: มม | |||||
ความดัน | ขนาด | ล | ง | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
ใบสมัคร
เวเฟอร์บอลวาล์วสามารถใช้กันอย่างแพร่หลายในปิโตรเลียมเคมีโลหะโรงไฟฟ้าอุตสาหกรรมเบาและสาขาอื่น ๆ เพื่อปรับหรือตัดน้ำมันน้ำก๊าซและเยื่อหรือของไหลโดยอัตโนมัติ
ความแข็งแรง
1. เป่าออกแบบก้านหลักฐาน
2. การออกแบบพอร์ตแบบเต็ม
3. แผ่นยึด ISO5211 โดยตรง
4. มาตรฐานหน้าแปลน: GB
5. วัสดุปิดผนึกต่างๆและตัวเลือกเหล็กคาร์บอน
6. โครงสร้างบอลวาล์วเวเฟอร์เรียบง่ายขนาดเล็กน้ำหนักเบา
การเลือกรุ่น
เวเฟอร์บอลวาล์ว
หมายเลขรุ่น | ความกดดันจากการทำงาน / Mpa |
อุณหภูมิที่ใช้งานได้ / ℃ |
สื่อที่ใช้งานได้ |
Q71F-16P | 1.6 | PTFE≤ 150 PPL≤250 |
ไนโตร |
Q71F-25P | 2.5 | ไนโตร | |
Q71F-16Ti | 1.6 | สารกัดกร่อนออกซิไดซ์ | |
Q71F-25Ti | 2.5 | สารกัดกร่อนออกซิไดซ์ |
