ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว

ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว

ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว
ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว

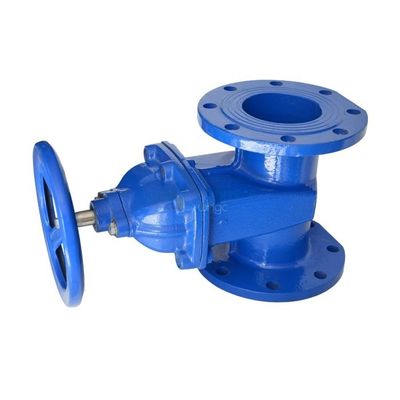

ภาพใหญ่ :  ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OEM
ได้รับการรับรอง: WRAS / UL / CE / FM / ISO 9001
หมายเลขรุ่น: OEM
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด / ชิ้น
ราคา: USD 10 ~ 10,000 /pcs
รายละเอียดการบรรจุ: กรณีไม้อัดที่ทนทานเหมาะสำหรับการจัดส่งทางทะเลและปกป้องสินค้า
เวลาการส่งมอบ: ภายใน 25 วันหลังจากชำระเงิน
สามารถในการผลิต: 99,000 ชิ้น / เดือน

ตัวถังกลมแข็ง BS5163A ยืดหยุ่นลิ่มประตูวาล์ว

ลักษณะ
ขนาด: ตั้งแต่ DN40 ถึง DN 1200 ความดัน: PN10, PN 16
ความยาว: DIN F4 / F5 หรือ BS5163A อุณหภูมิ: -20 ~ 80 องศาเซลเซียส
ร่างกาย: เหล็กดัด GGG40, DI GGG 50, เหล็กหล่อ GG25 ลิ่ม: เคลือบเหล็ก EPDM / NBR
หน้าแปลน: DIN 3352, JIS 10 K, EN 7005.2 ทดสอบ: ทดสอบความแรง 2.4Mpa
แสงสูง:

BS5163A วาล์วประตูลิ่มยืดหยุ่นตัวกลมวาล์วประตูลิ่มยืดหยุ่น

,

Round Body Resilient Wedge Gate Valve

ยางงัดประตูวาล์วนั่งยืดหยุ่นเป็น BS5163A, DIN F4, F5, AWWA C509



คุณสมบัติการออกแบบ
ลิ่มเหล็กดัดแบบอินทิกรัลแบบนั่งคู่ที่จดสิทธิบัตรแล้วห่อหุ้มด้วย EPDM อย่างเต็มที่
แรงบิดในการปิดต่ำมากพร้อมด้วยแนวทางที่ได้รับการจดสิทธิบัตรอย่างราบรื่น
ซีลก้านสองอันสามารถเปลี่ยนได้อย่างเต็มที่ภายใต้ความกดดัน
ตราประทับหลักที่ได้รับการจดสิทธิบัตรรวมอยู่ในลิ่มเพื่อให้ได้ซีลด้านบนที่สมบูรณ์แบบเมื่อเปิดวาล์ว



ข้อมูลจำเพาะ:



ไม่ ชื่อชิ้นส่วน วัสดุ
1 ร่างกาย เหล็กหล่อเหนียว
2 ลิ่ม เหล็กหล่อเหนียว + EPDM
3 ถั่วต้นกำเนิด ZCuAl10Fe3 กันเมทัล
4 ปะเก็น EPDM
5 ฝากระโปรง เหล็กหล่อเหนียว
6 ปะเก็นต่อม ZCuAl10Fe3 กันเมทัล
7 ต้นกำเนิด 2Cr13 SSx 20Cr13
8 ต่อม เหล็กหล่อเหนียว
9 ยางปัดน้ำฝน EPDM / NBR
10 ล้อเลื่อน เหล็กหล่อเหนียว







A. การปิดผนึกลำต้น


ซีลก้านอิสระสามอันให้ความปลอดภัยสามเท่า:


•แหวนปัดน้ำฝน NBR ช่วยป้องกันสิ่งสกปรกจากภายนอก


•แบริ่งโพลีเอมิดที่มีโอริง NBR 4 ตัวช่วยป้องกันการกัดกร่อนของกัลวานิก


•การปิดผนึกยาง EPDM ทำหน้าที่เป็นซีลไฮดรอลิกหลักในการไหล


B. การเชื่อมต่อตัวถัง / ฝากระโปรง


การประกอบที่เป็นเอกลักษณ์ของตัววาล์วและฝากระโปรงทำให้มั่นใจได้ถึงความแน่นทนทาน:


•ปะเก็นยางรอบฝากระโปรงพอดีกับช่องในฝากระโปรงวาล์วเพื่อป้องกันไม่ให้มัน

จากการถูกเป่าออกด้วยแรงดันที่เพิ่มขึ้น


•สลักเกลียวฝากระโปรงสเตนเลสสตีลเป็นแบบฝังในฝากระโปรงซึ่งล้อมรอบ

โดยปะเก็นฝากระโปรงและปิดผนึกด้วยความร้อนละลายจึงไม่เสี่ยงต่อการกัดกร่อน

เนื่องจากสลักเกลียวไม่ได้สัมผัสกับตัวกลางหรือดิน



ค. ลิ่มน๊อต


น็อตลิ่มแบบคงที่และครบวงจรจะช่วยลดจำนวนชิ้นส่วนวาล์วที่เคลื่อนย้ายได้ดังนั้น

ลดความเสี่ยงของการกัดกร่อนและการทำงานผิดปกติลิ่มน็อตทำจาก
ทองเหลืองที่ทนต่อการสลายตัวพร้อมความสามารถในการหล่อลื่นเพื่อให้เข้ากันได้ดีที่สุด

ด้วยก้านสแตนเลส


ง. ลิ่มวัลคาไนซ์


แกนเหล็กดัดถูกวัลคาไนซ์อย่างเต็มที่ด้วยยาง EPDM ที่ได้รับการรับรองจากน้ำดื่ม

ภายในและภายนอก



ไม่มีชิ้นส่วนเหล็กสัมผัสกับตัวกลางและการวัลคาไนซ์ของยางที่ดีเยี่ยม

ป้องกันการกัดกร่อนที่คืบคลานใต้ยาง



คำแนะนำในลิ่มและบนตัววาล์วช่วยให้แน่ใจว่ามีการปิดที่สม่ำเสมอโดยไม่คำนึงถึง

ความดันสูง.



มั่นใจว่าใช้งานได้อย่างปลอดภัยเนื่องจากไกด์ป้องกันไม่ให้ก้านรับน้ำหนักมากเกินไป



ลิ่มมีขนาดใหญ่ทะลุและเนื่องจากไม่มีโพรงในแกนจึงหยุดนิ่ง

น้ำหรือสิ่งสกปรกไม่สามารถสะสมและทำให้เกิดการปนเปื้อน



คุณสมบัติการออกแบบ:


O-ring ของปะเก็น Spindle -“ DRY THREAD” - เปลี่ยนได้ภายใต้แรงกด


แกนสแตนเลสพร้อมเกลียวรีดและแบริ่ง


รวมลิ่มยาง sufrace พร้อมน็อตแกนหมุนที่ถอดเปลี่ยนได้


วาล์วประตูที่มีรูเต็ม


ชิ้นส่วนทั้งหมดได้รับการปกป้องจากการกัดกร่อน





วาล์วประตูนั่งแบบยืดหยุ่นได้ตามมาตรฐาน EN 1074-1 และ 2 / EN 1171 พร้อมด้วย EPDM ที่ได้รับการรับรองจาก WRAS
ชิ้นส่วนยาง


ตัวถังและฝากระโปรงของ GJS-500-7 (GGG-50)ลิ่มเหล็กดัดพร้อมน็อตลิ่ม

วัลคาไนซ์อย่างเต็มที่ด้วยยาง EPDMก้านสแตนเลสขั้นต่ำ13% Cr พร้อมด้ายรีด
และแหวนหยุดลิ่ม



การปิดผนึกด้วยโอริง 4 โอริงในแบริ่งไนลอนยาง EPDM manchette และ NBR

แหวนปัดน้ำฝนปะเก็นฝากระโปรง EPDM ในร่องสลักเกลียวฝากระโปรงหลังล้อมรอบด้วย

ปะเก็นฝากระโปรงและปิดผนึกด้วยความร้อนละลายซ็อกเก็ตที่มีวงแหวนปิดผนึก "ยูโร" ของ EPDM

ยาง.


การเคลือบอีพ็อกซี่ตามหลักเกณฑ์ DIN 30677-2 และ GSK - ทั้งภายในและภายนอก








โดยทั่วไปประตูวาล์วหรือตัวปิดจะอยู่ในรูปของลิ่มที่ทำจากวัสดุเหล็กหล่อ

เพื่อให้มีความทนทานเพียงพอเพื่อให้เหมาะกับการใช้งานแรงดันสูงและการไหลสูง



ในวาล์วประตูที่นั่งแบบยืดหยุ่นพื้นผิวด้านนอกของลิ่มวาล์วจะเคลือบด้วยอีลาสโตเมอริก

วัสดุเพื่อให้ซีลกันฟองได้แม้ในสภาวะที่มีแรงกดดันในการทำงานสูง



ลิ่มวาล์วทำงานโดยการหมุนก้านเกลียวเพื่อเลื่อนหรือถอยวาล์ว

ลิ่มภายในร่องน้ำของตัวเรือนวาล์ว



เมื่อปิดวาล์ววัสดุที่มีความยืดหยุ่นที่ขอบจะเกิดรอยปิดผนึกที่มีฟองอากาศภายใน

พื้นผิวของตัววาล์วสิ่งสกปรกหรือสิ่งปนเปื้อนอื่น ๆ ในระบบปฏิบัติการวาล์วสามารถนำไปสู่

การปิดผนึกลิ่มไม่สมบูรณ์หรือความผิดปกติอื่น ๆ



อีกประการหนึ่งของการประดิษฐ์ในปัจจุบันคือการจัดหาวาล์วประตูที่นั่งที่ยืดหยุ่นได้โดยมี

ปรับปรุงระบบตัวดำเนินการลิ่มซึ่งพร้อมที่จะเอาชนะผลกระทบที่เป็นอันตรายของการปนเปื้อนที่เกิดขึ้นระหว่างการก่อสร้างหรือกักอยู่ภายในผลิตภัณฑ์ที่ส่งไปยังวาล์ว



สิ่งเหล่านี้และวัตถุอื่น ๆ ของสิ่งประดิษฐ์ในปัจจุบันซึ่งจะเห็นได้ชัดจากการศึกษา

คำอธิบายและภาพวาดต่อท้ายมีให้ในการจัดเรียงวาล์วซึ่งประกอบด้วยวาล์ว

ที่อยู่อาศัยที่กำหนดทางเดินน้ำและบ่าวาล์วภายในทางเดินวาล์ว



ลิ่มวาล์วที่กำจัดภายในทางเดินของตัวเรือนจะเคลื่อนที่ไปตามทิศทางการทำงาน

ระหว่างตำแหน่งปิดที่สัมผัสกับบ่าวาล์วเพื่อป้องกันการไหลของน้ำผ่านวาล์ว

ทางเดินและตำแหน่งที่เปิดให้น้ำไหลผ่านทางเดินวาล์ว



แทร็กที่เว้นระยะห่างคู่หนึ่งจะถูกกำจัดภายในตัวเรือนวาล์วที่ด้านใดด้านหนึ่งของลิ่ม

และขยายไปตามทิศทางการดำเนินงานปีกตรงข้ามคู่หนึ่งที่ติดอยู่บนลิ่มวาล์ว

เดินทางในแต่ละแทร็กก้านวาล์วที่เชื่อมต่อกับลิ่มวาล์วจะเคลื่อนลิ่มวาล์วไปในทิศทางตรงกันข้ามระหว่างวาล์วเปิดและตำแหน่งปิดวาล์ว



ลูกกลิ้งจะอยู่บนปีกเพื่อให้มีส่วนร่วมกับรางและใบมีดโกน

ดำเนินการบนปีกที่อยู่ติดกับลูกกลิ้งเพื่อขูดสิ่งปนเปื้อนออกจากราง



แทร็กอาจมีหรือไม่มีซับหากมีปีกที่ไม่มีลูกกลิ้งเนื่องจาก

ตัวอย่างเช่นแอปพลิเคชั่นโหลดเบาแทร็กควรมีให้โดยไม่มีซับ



อาจเกิดสภาวะโหลดเบาขึ้นได้ตัวอย่างเช่นที่ปลายด้านบนของแนวนอน

การจัดวาล์วอย่างไรก็ตามภายใต้สภาวะการบรรทุกหนักเช่นที่ด้านล่าง

เมื่อสิ้นสุดการจัดเรียงวาล์วที่ดำเนินการในแนวนอนควรให้ปีก

ด้วยลูกกลิ้งรับน้ำหนัก



ในกรณีนี้เป็นที่ต้องการให้แทร็กมีซับโดยทั่วไปเป็นรูปตัวยู

หน้าตัดและทำจากวัสดุที่แข็งแรงเช่นสแตนเลส







คุณสมบัติ



⊙ยิงระเบิด

พื้นผิวป้องกันเสร็จสิ้นโดยการยิงระเบิดและพื้นผิวเรียบและเรียบร้อย



⊙เบาะนั่งราบ

วิธีการเจาะที่ราบรื่นอย่างต่อเนื่องโดยไม่ต้องมีช่องที่นั่งไม่ง่ายที่จะได้รับสิ่งเจือปน

ทำให้ของเหลวตรง



⊙การรักษาด้วยยาง

ทั้งด้านในและด้านนอกเคลือบด้วยความรู้ขั้นสูงเกี่ยวกับการวัลคาไนซ์ยางจากนั้นทำการผลิต

ตรวจสอบความยืดหยุ่นของยางและตรวจสอบขนาดรูปทรงเรขาคณิตที่แน่นอนยางและเหนียว

วาล์วเหล็กหล่อจับกันยากสิ่งนี้สามารถหลีกเลี่ยงการหลุดออกเนื่องจากการใช้งานในระยะยาว



⊙ป้องกันการกัดกร่อน

ทั้งด้านในและด้านนอกเคลือบด้วยอีพอกซีเรซินชนิดผงปลอดสารพิษเพื่อเสริมสร้างความสามารถในการต้านทานการกัดกร่อนและเพิ่มคุณภาพ

ของน้ำประปา



⊙ทนทาน

วาล์วเหล็กดัดที่เก่ากว่านั้นง่ายต่อการแตกหลังจากได้รับผลกระทบจากโนเนมมันหยุดได้

การแตกขึ้นอยู่กับความสามารถทางกลศาสตร์ที่ดีของเหล็กดัด



⊙แหวนปิดผนึก“ ○” สามวง

ด้วยวงแหวน "O" สามวงการรั่วไหลจะลดลงอย่างมากและวงแหวน "O" สามารถเป็นได้

แทนที่ภายใต้เงื่อนไขนี้ด้วยแรงดันและไม่ต้องหยุดน้ำเพลาขับ

ลดความต้านทานแรงเสียดทานและลดแรงบิดในการทำงานและสามารถปิดผนึกได้

แหวนโดยไม่ต้องเปิดและปิด



⊙ตัวกลมแข็ง

ร่างกายถูกสร้างขึ้นอย่างประณีตขนาดรูปทรงเรขาคณิตที่แข็งช่วยให้มั่นใจได้ว่ามีการปิดผนึกภายในของวาล์ว

กระบวนการใด ๆ



⊙น้ำหนักเบา

ตัวนี้ทำจากเหล็กดัดน้ำหนักเบากว่ารุ่นเก่า 20% -30%แก้ไขและแก้ไขได้อย่างง่ายดาย

บริการ



การใช้งาน:วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการติดตั้ง

น้ำการกำจัดสิ่งปฏิกูลพลังงานไฟฟ้าท่อพลังงานสารเคมีการขนส่งแหล่งพลังงานเป็นต้น




มาตรฐานที่ใช้บังคับ

⊙มาตรฐานอเมริกัน
ออกแบบเป็น ANSI / AWWA C509
มิติตัวต่อตัวสำหรับ ASME B16.10-2000 (ISO 3 series)
หน้าแปลนและการเจาะไปยัง SME / ANSI B16.42-1998


⊙มาตรฐานอังกฤษ
ออกแบบเป็น BS5163, BS5150
ขนาดตัวต่อตัวไปที่ BS5163 (ISO 3series, ISO19 series)
หน้าแปลนและการเจาะถึง BS4504 part1 (EN1092)


⊙มาตรฐานเยอรมนี
ออกแบบตาม DIN3352
มิติตัวต่อตัวตามมาตรฐาน DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
หน้าแปลนและเจาะตามมาตรฐาน BS EN1092

การใช้งาน:วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการตรึงในน้ำดังกล่าว

การกำจัดสิ่งปฏิกูลพลังงานไฟฟ้าท่อพลังงานสารเคมีการขนส่งแหล่งพลังงานเป็นต้น
