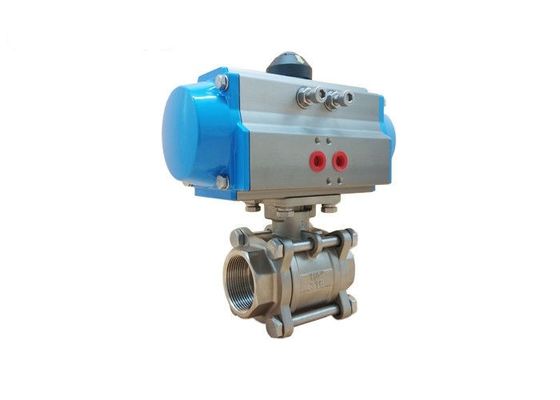

3PC 1000WOG BSPT นิวเมติกบอลวาล์วกระตุ้น

DN15 - DN100 เธรด BSPT นิวเมติกวาล์วบอลวาล์วสแตนเลส CF8M

 ข้อมูลจำเพาะ

นิวเมติกแอคชูเอเตอร์ส่วนใหญ่ประกอบด้วยลูกสูบหรือไดอะแฟรมซึ่งพัฒนาพลังขับเคลื่อนช่วยกักอากาศไว้ในส่วนบนของกระบอกสูบทำให้แรงดันอากาศบังคับให้ไดอะแฟรมหรือลูกสูบขยับก้านวาล์วหรือหมุนองค์ประกอบควบคุมวาล์ว

วาล์วต้องการแรงดันเพียงเล็กน้อยในการทำงานและโดยปกติแรงป้อนเข้าจะเพิ่มเป็นสองเท่าหรือสามเท่ายิ่งลูกสูบมีขนาดใหญ่เท่าใดความดันขาออกก็จะมากขึ้นเท่านั้นการมีลูกสูบที่ใหญ่ขึ้นอาจเป็นเรื่องดีหากอากาศมีน้อยทำให้ได้รับแรงเท่ากันโดยมีอินพุตน้อยแรงกดดันเหล่านี้มีมากพอที่จะกดทับสิ่งของในท่อได้ด้วยอินพุต 100 kPa คุณสามารถยกรถขนาดเล็ก (ขึ้นไป 1,000 ปอนด์) ได้อย่างง่ายดายและนี่เป็นเพียงวาล์วลมขนาดเล็กพื้นฐานเท่านั้นอย่างไรก็ตามแรงที่ต้องใช้ของก้านจะมากเกินไปและทำให้ก้านวาล์วล้มเหลว

ความดันนี้จะถูกถ่ายโอนไปยังก้านวาล์วซึ่งเชื่อมต่อกับปลั๊กวาล์ว (ดูวาล์วปลั๊ก) วาล์วผีเสื้อ ฯลฯ ต้องใช้แรงที่มากขึ้นในท่อแรงดันสูงหรือท่อไหลสูงเพื่อให้วาล์วสามารถเอาชนะแรงเหล่านี้ได้และปล่อยให้ เพื่อเคลื่อนย้ายชิ้นส่วนที่เคลื่อนไหวของวาล์วเพื่อควบคุมวัสดุที่ไหลเข้าไปภายใน

อินพุตวาล์วคือ "สัญญาณควบคุม"สิ่งนี้อาจมาจากอุปกรณ์ตรวจวัดหลายชนิดและความดันที่แตกต่างกันแต่ละจุดเป็นจุดกำหนดที่แตกต่างกันสำหรับวาล์วสัญญาณมาตรฐานทั่วไปคือ 20–100 kPaตัวอย่างเช่นวาล์วสามารถควบคุมความดันในภาชนะที่มีการไหลออกคงที่และการไหลเข้าที่แตกต่างกัน (แตกต่างกันไปตามตัวกระตุ้นและวาล์ว)เครื่องส่งสัญญาณความดันจะตรวจสอบความดันในเรือและส่งสัญญาณตั้งแต่ 20–100 kPa20 kPa หมายถึงไม่มีแรงดัน 100 kPa หมายถึงมีความดันเต็มช่วง (สามารถเปลี่ยนแปลงได้ตามจุดสอบเทียบเครื่องส่งสัญญาณ)เมื่อความดันสูงขึ้นในเรือเอาท์พุตของเครื่องส่งสัญญาณจะเพิ่มขึ้นความดันที่เพิ่มขึ้นนี้จะถูกส่งไปยังวาล์วซึ่งทำให้วาล์วหมุนลงและเริ่มปิดวาล์วลดการไหลเข้าสู่เรือลดความดันใน เรือเนื่องจากความดันส่วนเกินจะถูกระบายออกทางไหลออกนี่เรียกว่ากระบวนการแสดงโดยตรง

 ความได้เปรียบ

1. บอลวาล์วสแตนเลส

2. ค่าการไหลสูง

3. แรงกดดันปานกลางสูง

4. อายุการใช้งานยาวนาน

5. วาล์วลูกสูบ ISO 5211

 ข้อมูลทางเทคนิค
การแสดงเดี่ยว หมายเลขสั่งซื้อนิวเมติกแอคชูเอเตอร์


อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน


การใช้งาน

บอลวาล์วนิวเมติกถูกนำมาใช้กันอย่างแพร่หลายสำหรับการแยกและควบคุมการไหลในระบบกระตุ้นด้วยลมเนื่องจากวาล์วที่ทำงานด้วยอากาศเหล่านี้มีให้เลือกหลายรูปแบบและขนาดของตัวถังวัสดุและระดับความดันและเหมาะสำหรับการใช้งานส่วนใหญ่ตั้งแต่น้ำก๊าซไอน้ำ น้ำมันอาหารเคมีภัณฑ์ยาและผงบอลวาล์วแบบแอคชูเอตมีลูกบอลภายในที่มีรูผ่านปิดผนึกโดยทั่วไปจะมีที่นั่ง PTFE ที่บีบอัดโดยปลายบอลวาล์วขับเคลื่อนผ่านหนึ่งในสี่รอบโดยก้านที่ทำงานโดยตัวกระตุ้นอากาศบอลวาล์วที่ทำงานด้วยอากาศนำเสนอแพ็คเกจวาล์วกระตุ้นที่แข็งแกร่งทนทานและเชื่อถือได้ในราคาที่ค่อนข้างต่ำและมีเวลาในการทำงานที่รวดเร็วสามารถทำงานได้อย่างต่อเนื่องและสะดวกสบายในการใช้งานที่มีการปั่นจักรยานสูง

 การเลือกรุ่น
3PC เธรดนิวเมติกบอลวาล์ว
