รายละเอียดสินค้า:
|
| วัสดุร่างกาย: | CF8 | วัสดุเบาะ: | PTFE |
|---|---|---|---|
| อำนาจ: | สปริงรีเทิร์นแอคชูเอเตอร์ | สัมพันธ์: | หน้าแปลนคู่ |
| ขนาดวาล์ว: | 1/2 "~ 8" | กลาง: | น้ำน้ำมันแก๊ส |
| แสงสูง: | 150LB นิวเมติกแอคชูเอเตอร์วาล์ว,CF8 นิวเมติกบอลวาล์ว,150LB นิวเมติกวาล์วกระตุ้น |
||

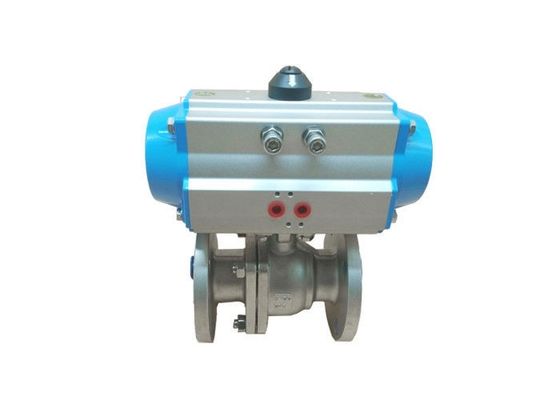

Double Acting Flange Pneumatic Actuated Ball Valve Control Valve 150LB
นิวเมติกเปิดใช้งานบอลวาล์วหน้าแปลนอุณหภูมิสูง
วาล์วบอลวาล์ว PN16 หรือ ANSI 150 ที่มีอุณหภูมิสูงทำงานด้วยระบบนิวเมติกเหมาะสำหรับการใช้งานที่ยากลำบากมากขึ้นวาล์ว 3 ชิ้นเจาะเต็มมาในสแตนเลสสตีลพร้อมตัวเลือกสำหรับการเชื่อมต่อปลายแบบต่างๆเบาะนั่ง PTFE เสริมด้วยคาร์บอนและซีล
วาล์วถูกติดตั้งเข้ากับสปริงคืนลมที่ทรงพลังหรือตัวกระตุ้นการทำงานสองครั้งผ่านส่วนขยายการกระจายความร้อน (TSM)
ตัวเลือกที่กำหนดค่าได้ ได้แก่ สวิตช์ จำกัด โซลินอยด์วาล์วและตัวกำหนดตำแหน่ง
นอกจากนี้แอคชูเอเตอร์แร็คแอนด์พิเนียนแบบหมุนรอบไตรมาสของเรายังมีขนาดที่มีปัจจัยด้านความปลอดภัย 30% ในตัวโดยต้องใช้แรงดันนักบิน 5.5 บาร์และประโยชน์จากอินเทอร์เฟซ Namur สำหรับวาล์วขดลวดแม่เหล็กไฟฟ้าและสวิตช์
ความได้เปรียบ
1. ขนาดกะทัดรัดและน้ำหนักเบาการก่อสร้าง
2. ประสิทธิภาพที่เชื่อถือได้และยาวนาน
3. วาล์วมาตรฐาน“ In Line” หรือ“ Cross Mount” สำหรับการกำหนดค่า Actuator
4. การออกแบบสปริงกลับรองรับการจ่ายอากาศต่ำถึง 50 psi
5. สแตนเลสสตีลภายนอก Trim และ FKM O-Rings Standard
6. ข้อต่อก้านวาล์วโดยตรงกับเพลาตัวกระตุ้นช่วยลดฟันเฟือง
7. คู่มือการแทนที่มาตรฐาน
ข้อมูลจำเพาะ
ข้อมูลทางเทคนิค
การแสดงคู่ หมายเลขสั่งซื้อนิวเมติกแอคชูเอเตอร์
| สองเท่า การแสดง |
หมายเลขรุ่น | แรงบิด (5.5Bar) |
| ACT 042D | 8.4 นาโนเมตร | |
| ACT 050D | 18.3 นาโนเมตร | |
| ACT 063D | 32.2 นาโนเมตร | |
| ACT 075D | 64Nm | |
| ACT 090D | 101 น | |
| พระราชบัญญัติ 100D | 146 น | |
| พระราชบัญญัติ 115D | 236Nm | |
| พระราชบัญญัติ 125 ด | 305Nm | |
| พระราชบัญญัติ 145D | 478Nm | |
| ACT 160D | 624Nm | |
| พระราชบัญญัติ 190D | 1185Nm | |
| พระราชบัญญัติ 210D | 1447 น | |
| ACT 240D | 2126 นาโนเมตร | |
| ACT 270D | 3229Nm | |
| พระราชบัญญัติ 300D | 4197Nm | |
| พระราชบัญญัติ 350D | 6283Nm | |
| พระราชบัญญัติ 400D | 8953Nm |
150LB บอลวาล์วพารามิเตอร์ (1/2 "~ 8")
| ความดัน | ขนาด | φD | ล | φE | φB | φC | ที | ฉ |
| ชั้น 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 นิ้ว | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 นิ้ว | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน
การเลือกเพิ่มเติม
| มาตรฐาน | ANSI | GB | JIS | DIN |
| ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| วาล์ว Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| ตัวกระตุ้น | 1) การแสดงเดี่ยว (Spring Return) 2) Double Acting | |||
| เครื่องประดับ | 1) ลิมิตสวิตช์ 2) โซลินอยด์วาล์ว 3) ตัวกรอง 4) ตัวกำหนดตำแหน่ง | |||
