รายละเอียดสินค้า:
|
วัสดุ: | SS316 | วัสดุเบาะ: | PTFE |
---|---|---|---|
อำนาจ: | สปริงรีเทิร์นแอคชูเอเตอร์ | ความดัน: | 10K 20K |
ขนาดวาล์ว: | 15A ~ 200A | กลาง: | น้ำน้ำมันแก๊ส |
แสงสูง: | SS316 นิวเมติกบอลวาล์วกระตุ้น,50A บอลวาล์วกระตุ้นนิวเมติก,บอลวาล์วนิวเมติกแบบเต็มพอร์ต |

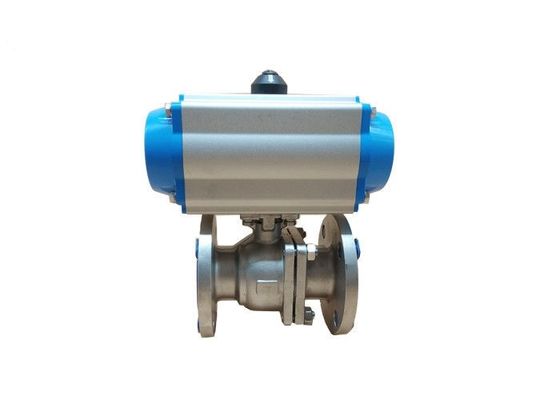

SS316 2PC บอลวาล์วนิวเมติกแบบเต็มพอร์ต Q641F JIS10K 50A
พารามิเตอร์
แหล่งจ่ายไฟ | AC220V |
ขนาดตัว | DN15-250 |
อุณหภูมิปานกลาง | -80 ° C ~ 160 ° C (ไม่มีการชุมนุม) |
แรงดันใช้งาน | PN1.0 ~ 2.5 (MPa) |
โหมดการทำงาน | ข้อเสนอแนะอินพุตสัญญาณ 4-20mA, การหมุน 0-90 ° |
เวลาดำเนินการ | 4 ~ 30 ส |
การเชื่อมต่อของร่างกาย | หน้าแปลน |
วัสดุตัวเครื่อง | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
วัสดุปิดผนึก | PTFE |
วัสดุตัวกระตุ้น | หล่อโลหะผสมอลูมิเนียม |
สื่อที่ใช้งานได้ | กรดด่างเกลือก๊าซคลอรีนไอน้ำแหล่งน้ำเยื่อเหมืองและกระดาษ เยื่อกระดาษ, aqua regia, ออกซิแดนท์, ตัวรีดิวซ์, ของเหลวเคมีที่มีฤทธิ์กัดกร่อน |
ข้อมูลจำเพาะ
ความได้เปรียบ
1. ขนาดกะทัดรัดและน้ำหนักเบาการก่อสร้าง
2. ประสิทธิภาพที่เชื่อถือได้และยาวนาน
3. วาล์วมาตรฐาน“ In Line” หรือ“ Cross Mount” สำหรับการกำหนดค่า Actuator
4. การออกแบบสปริงกลับรองรับการจ่ายอากาศต่ำถึง 50 psi
5. สแตนเลสสตีลภายนอก Trim และ FKM O-Rings Standard
6. ข้อต่อก้านวาล์วโดยตรงกับเพลาตัวกระตุ้นช่วยลดฟันเฟือง
7. คู่มือการแทนที่มาตรฐาน
สื่อชั้นนำที่ใช้งานได้
สถานะปานกลาง | อุณหภูมิปานกลาง | ความดันปานกลาง | ลักษณะปานกลาง | ความเข้มข้นปานกลาง | ชื่อกลาง |
ของเหลว | -80ºC ~ + 160ºC | 0 ~ 20 กก. / ซม2 | การกัดกร่อนที่แข็งแกร่งและคมชัดสูง | ไม่ จำกัด | กรด, ด่าง, เกลือ, คลอรีน, ไอน้ำ, แหล่งน้ำ, เยื่อเหมือง, เยื่อกระดาษ, น้ำรีเจีย, สารออกซิแดนท์, ตัวรีดิวซ์ |
แก๊ส | -80ºC ~ + 160ºC | 0 ~ 20 กก. / ซม2 | การกัดกร่อนที่แข็งแกร่งและคมชัดสูง | ไม่ จำกัด | |
ส่วนผสมของของเหลวและของแข็ง | -80ºC ~ + 160ºC | 0 ~ 20 กก. / ซม2 | การกัดกร่อนที่แข็งแกร่งและคมชัดสูง |
<60% |
ข้อมูลทางเทคนิค
การแสดงเดี่ยว หมายเลขสั่งซื้อนิวเมติกแอคชูเอเตอร์
DN (มม.) |
ง | D1 | D2 | ง | เค | ม | ล | ข | ฉ | H1 | H2 | L1 | L2 | น้ำหนัก กิโลกรัม |
15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1,000 | 270 | 742 | 380 |
พารามิเตอร์บอลวาล์วมาตรฐาน JIS (15A ~ 200A)
ความดัน | ขนาด | φD | ล | φE | φB | φC | ที |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน
การเลือกเพิ่มเติม
มาตรฐาน | ANSI | GB | JIS | DIN |
ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
วาล์ว Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
ตัวกระตุ้น | 1) การแสดงเดี่ยว (Spring Return) 2) Double Acting | |||
เครื่องประดับ | 1) ลิมิตสวิตช์ 2) โซลินอยด์วาล์ว 3) ตัวกรอง 4) ตัวกำหนดตำแหน่ง |
