| MOQ: | 1pc |
| ราคา: | negotiable |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัดที่เหมาะสมตามโครงสร้างวาล์วที่แตกต่างกัน |
| ระยะเวลาการส่งมอบ: | 5 ~ 25 วันทำการ |
| วิธีการชำระเงิน: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| กำลังการผลิต: | 500 ชิ้น / จ |

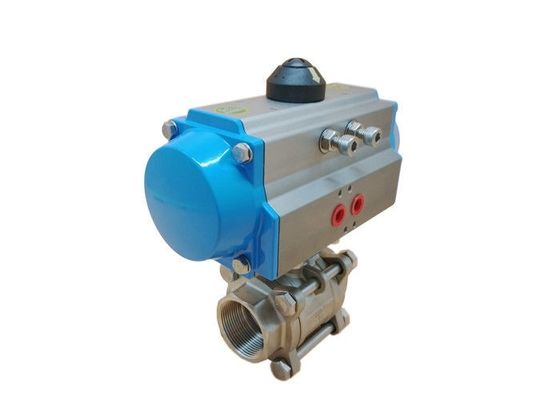

สแตนเลสนิวเมติกบอลวาล์วกระตุ้น 3 ชิ้นวาล์วเกลียว DN50 DN65 DN80
ตัวกระตุ้นแบบนิวเมติก
ตัวกระตุ้นแบบนิวเมติกใช้แรงดันของอากาศอัดเพื่อสร้างแรงบิดที่จำเป็นในการหมุนวาล์วแอคชูเอเตอร์นิวเมติกส์เทิร์นไตรมาสส่วนใหญ่มีลูกสูบและกลไกเฟืองแบบแร็คแอนด์พิเนียนเพื่อสร้างแรงบิดพอร์ตขาเข้าบนแอคชูเอเตอร์แนะนำอากาศอัดเข้าสู่แอคชูเอเตอร์อากาศอัดจะเคลื่อนลูกสูบในแนวตรงซึ่งติดอยู่กับชั้นวางชั้นวางเชื่อมต่อกับพิเนียนผ่านเฟืองดังนั้นจึงแปลงการเคลื่อนที่เชิงเส้นเป็นการหมุนปีกนกจะถ่ายโอนการเคลื่อนไหวนี้ไปยังก้านวาล์วพร้อมกันซึ่งตามที่กล่าวไว้จะทำให้บอลวาล์วเปิดหรือปิด
ข้อมูลจำเพาะ
ความได้เปรียบ
1. ขนาดกะทัดรัดและน้ำหนักเบาการก่อสร้าง
2. ประสิทธิภาพที่เชื่อถือได้และยาวนาน
3. วาล์วมาตรฐาน“ In Line” หรือ“ Cross Mount” สำหรับการกำหนดค่า Actuator
4. การออกแบบสปริงกลับรองรับการจ่ายอากาศต่ำถึง 50 psi
5. สแตนเลสสตีลภายนอก Trim และ FKM O-Rings Standard
6. ข้อต่อก้านวาล์วโดยตรงกับเพลาตัวกระตุ้นช่วยลดฟันเฟือง
7. คู่มือการแทนที่มาตรฐาน
ข้อมูลทางเทคนิค
การแสดงคู่ หมายเลขสั่งซื้อนิวเมติกแอคชูเอเตอร์
| หมายเลขรุ่น | แรงบิด (6Bar) | |
| เปิด | ปิด | |
| ACT 050S | 13.2 นาโนเมตร | 6.7 นาโนเมตร |
| ACT 063S | 24.1 นาโนเมตร | 11.1 นาโนเมตร |
| ACT 075S | 47.7 นาโนเมตร | 22.1 นาโนเมตร |
| ACT 090S | 73.1 นาโนเมตร | 36.7 นาโนเมตร |
| พระราชบัญญัติ 100S | 109Nm | 50.7 นาโนเมตร |
| พระราชบัญญัติ 115S | 176Nm | 82Nm |
| พระราชบัญญัติ 125S | 227Nm | 105Nm |
| พระราชบัญญัติ 145S | 357 นาโนเมตร | 165Nm |
| พระราชบัญญัติ 160S | 456Nm | 224Nm |
| พระราชบัญญัติ 190S | 871Nm | 379Nm |
| พระราชบัญญัติ 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| พระราชบัญญัติ 270S | 2345Nm | 1060Nm |
| พระราชบัญญัติ 300S | 2956Nm | 1460Nm |
| พระราชบัญญัติ 350S | 4247Nm | 2346Nm |
| พระราชบัญญัติ 400S | 6559Nm | 2624Nm |
อุปกรณ์เสริมที่สามารถใช้กับบอลวาล์วนี้ได้
ตัวบ่งชี้เปิด / ปิด
Namur Standard Solenoid Valve ในมาตรฐานทั้งหมด
นิวเมติกและไฟฟ้า - นิวเมติกวาล์ว Positioner
Declutchable Manual Override
สวิตช์ จำกัด สำหรับการแสดงสถานะเปิด / ปิดที่แผงหน้าปัด
ตัวกรอง + Regulator รวมกับเครื่องวัดความดัน
การเลือกรุ่น
3PC เธรดนิวเมติกบอลวาล์ว
| ชื่อผลิตภัณฑ์ | วาล์วบอลวาล์ว 3PC | |||
| ความดัน | 1000 วัตต์ | |||
| วาล์ว Matreial | CF8 / SS304 | CF8M / SS316 | ห้องสุขา | |
| การเชื่อมต่อ | BSP / BSPT / NPT | |||
|
|
