| MOQ: | 1pc |
| standard packaging: | กรณีโพลีวูด |
| Delivery period: | 2-15weeks |
| payment method: | L / C, T / T |
| Supply Capacity: | 20,000 ชิ้นต่อปี |

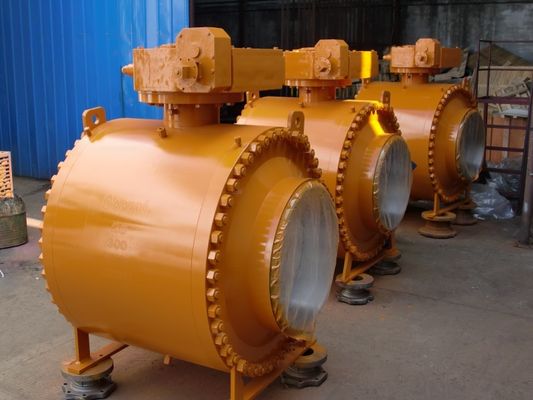

Double Block & Bleed Ball Valve Side Entry 300LB BW สิ้นสุด
เราสามารถจัดหาบอลวาล์วรองแหนบทางเข้าด้านข้างที่ออกแบบมาเพื่อให้สอดคล้องกับมาตรฐานวาล์ว API 6D เพื่อตอบสนองความต้องการการใช้งานวาล์วของน้ำมันและก๊าซนอกชายฝั่งการกลั่นและการแปรรูปน้ำมันและอุตสาหกรรมปิโตรเคมี
วาล์วทางเข้าด้านข้างได้รับการออกแบบให้เป็นวาล์วซ่อมบำรุงที่แข็งแกร่งและทนทานสามารถทนต่อการทำงานที่แรงดันสูง (ANSI # 2500) และให้การปิดศูนย์ที่สม่ำเสมอและเชื่อถือได้วาล์วเหล่านี้เหมาะอย่างยิ่งสำหรับการปิดระบบฉุกเฉินสำหรับบริการไฮโดรคาร์บอน
การออกแบบและคุณสมบัติ
มาตรฐานการออกแบบ: ข้อกำหนด API 6D สำหรับวาล์วท่อ (บอล)
ขนาดมาตรฐาน: DN25 ถึง DN 600, 1” ถึง 24”, เจาะเต็มและลดขนาด (ขนาดใหญ่ขึ้นตามคำขอ)
ระดับความดัน: ANSI 150 thro 'ถึง ANSI 2500 คะแนนเต็ม
ช่วงอุณหภูมิ: -196 ° C ถึง + 500 °
มาตรฐาน Firesafe: ข้อกำหนด API 6FA สำหรับการทดสอบไฟของวาล์ว
การทดสอบการรั่วของที่นั่ง: ISO 5208 หรือ ANSI / FCI 70-2 Class V และ VI หรือมาตรฐานการทดสอบระหว่างประเทศอื่น ๆ
การเชื่อมต่อหน้าแปลน: เชื่อมต่อกับ ASME B16.5 (1” ถึง 24”) หรือเชื่อมต่อกับ ASME B16.25
ข้อต่อเชิงกล: การออกแบบซีลและวัสดุตามข้อกำหนดของลูกค้า (ขึ้นอยู่กับการใช้งาน)
หน้าแปลนด้านบน: ISO 5211
การทำงาน: การทำงานแบบแมนนวลกับกระปุกเกียร์หรืออัตโนมัติโดยใช้แอคชูเอเตอร์
วัสดุในการก่อสร้าง: เหล็กกล้าคาร์บอนสเตนเลสสตีลดูเพล็กซ์และซูเปอร์ดูเพล็กซ์สเตนเลส Inconel โมเนล Hastelloy Incoloy และวัสดุปลอมแปลง / บาร์ที่มีจำหน่ายทั่วไป
อุปกรณ์ฉีดจาระบี
สำหรับ DN150 (NPS 6) & ก้านที่ใหญ่ขึ้นและบ่าวาล์วจะมาพร้อมกับอุปกรณ์ฉีดจาระบีปิดผนึกสำหรับ DN125 และเล็กกว่าเราสามารถจัดหาอุปกรณ์ฉีดจาระบีปิดผนึกตามความต้องการของลูกค้าเมื่อโอริงได้รับความเสียหายจากอุบัติเหตุโดยการฉีดซีลแลนท์ปิดผนึกเพื่อป้องกันสื่อผ่านแหวนบ่าวาล์วและการรั่วไหลของก้าน
การออกแบบที่ปลอดภัยจากอัคคีภัย
บอลวาล์วช่วยให้มั่นใจได้ว่าผ่านการทดสอบความปลอดภัยจากอัคคีภัย 100%เนื่องจากบอลวาล์วใช้การออกแบบปิดผนึกสองแบบผ่านซีลโอริงและปะเก็นเกลียวโลหะกราไฟต์เมื่อวาล์วลุกเป็นไฟวัสดุที่ไม่ใช่โลหะเช่นซีลที่นั่ง PTFE ปะเก็นซีลโอริงยาง ฯลฯ จะได้รับความเสียหายในขณะที่ชั้นนอกของปะเก็นเกลียวกราไฟท์โลหะจะมีซีลรองเมื่อเบาะนั่งนุ่มถูกเผาเบาะโลหะจะสร้างตราโลหะโดยอัตโนมัติพร้อมกับลูกบอลภายใต้การกระตุ้นของสปริงซึ่งจะควบคุมการรั่วไหลภายในและการรั่วไหลภายนอกได้อย่างมีประสิทธิภาพการออกแบบวาล์วสอดคล้องกับ API 607, API 6FA, BS 6755, JB / T 6899 และมาตรฐานอื่น ๆ
ตัวเลือกการปิดผนึก
เบาะนั่งนุ่ม: ซีลโอริงโลหะถึงโลหะ
โครงสร้างที่เรียบง่ายการปิดผนึกที่เชื่อถือได้ใช้กับอนุภาคแรงบิดต่ำการปิดผนึกที่เชื่อถือได้ตอบสนองความต้องการของลูกค้าได้สูง
ใช้งานได้หลากหลายต้นทุนต่ำสภาพสื่อปิดผนึกความน่าเชื่อถือและความต้องการแรงบิดต่ำ
บล็อกสองเท่าและเลือด (DBB)
เมื่อลูกบอลอยู่ในตำแหน่งปิดแต่ละที่นั่งจะปิดผนึกสื่อกระบวนการอย่างอิสระในเวลาเดียวกันระหว่างกระแสขึ้น / ลงและโพรงในร่างกายจะช่วยให้เลือดออกจากความดันช่องที่ติดอยู่ (DBB) ผ่านทางท่อระบายน้ำและวาล์วระบายฟังก์ชั่นบล็อกคู่และเลือดออกทำให้สามารถล้างวาล์วได้ภายใต้แรงกดและตรวจสอบว่าที่นั่งปิดสนิท
แยกสองเท่าและเลือด (DIB)
เบาะนั่งแบบลูกสูบคู่ความดันปานกลางทั้งต้นน้ำและปลายน้ำรวมทั้งในโพรงของร่างกายสร้างแรงขับที่ทำให้แหวนที่นั่งติดกับลูกบอลวาล์วที่มีแหวนรองลูกสูบคู่ต้องมีการระบายความดันในโพรงเพื่อลดการสร้าง - ความดันเกินในโพรงของร่างกาย
| ประเภทบอลวาล์ว | ออกแบบและผลิต | ตัวต่อตัว / จบลง | ขนาดหน้าแปลน | คะแนนอุณหภูมิความดัน | การตรวจสอบและทดสอบ |
| แยกบอลวาล์วหน้าแปลน | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| บอลวาล์วหน้าแปลนคงที่ | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
วัสดุหลัก
| วัสดุตัวเครื่อง | ตัดแต่งวัสดุ | วัสดุซีล | ปะเก็น / การบรรจุ |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ฯลฯ | SS410, SS420, SS304, SS316 ฯลฯ | PTFE, RPTFE, PEEK, PPL, ฯลฯ | กราไฟท์PTFE, PPL.ฯลฯ |
ข้อมูลการออกแบบ
มาตรฐานการออกแบบ: API 6D, DIN3357-1, EN12516-1
มาตรฐานตัวต่อตัว: API6D, ASME B16.10, DIN3202
มาตรฐานการเชื่อมต่อ: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
ทดสอบและตรวจสอบมาตรฐาน: API 6D, API 598
อุณหภูมิในการทำงาน: -196 ℃ ~ 610 ℃
ประเภทการเชื่อมต่อ: RF, RTJ, FF, BW.BSPT, NPT
สภาพแวดล้อมที่เปรี้ยว: NACE MR0175
คุณสมบัติการออกแบบ
1: เจาะเต็มหรือเจาะลดลง
2: โครงสร้างของร่างกายสองชิ้นหรือสามชิ้น
3: บล็อกคู่และเลือดออก, การแยกสองครั้งและการแยกเลือดออก (DIB-1 & DIB-2)
4: การออกแบบที่ปลอดภัยจากอัคคีภัย (API 607)
5: ระบบป้องกันการระเบิด
6: การออกแบบป้องกันไฟฟ้าสถิตย์
7: การบรรเทาโพรงด้วยตนเอง
8: การทดสอบการปล่อยผู้ลี้ภัย (ทางเลือก)
ลูกบอลได้รับการแก้ไขโดย trunnion และก้านสำหรับขนาด 4 "และเล็กกว่าแผ่นรองรองแหนบสำหรับขนาด 6 นิ้วขึ้นไป
|
|
