| MOQ: | 1pc |
| ราคา: | negotiable |
| standard packaging: | กรณีไม้อัด |
| Delivery period: | 7-30 วันทำงาน |
| payment method: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| Supply Capacity: | 10,000 ชิ้น / ปาก |

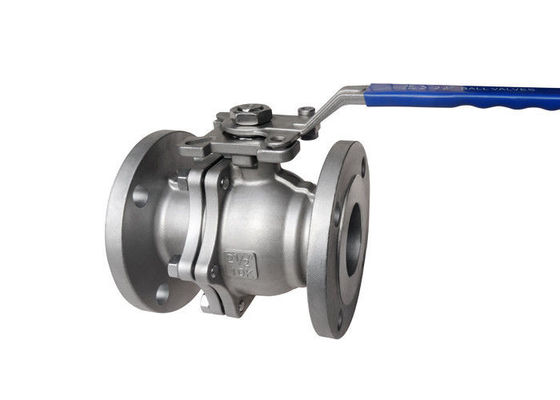

JIS 20K 2PC บอลวาล์วเหล็กหล่อ ISO5211 แผ่นยึดโดยตรงสำหรับมอเตอร์
ข้อมูลจำเพาะ
บอลวาล์ว
มาตรฐานที่ใช้บังคับ:
- การออกแบบและการผลิต: ASME B16.34, API608
- การเชื่อมต่อ: JIS B2212 ~ B213
- การทดสอบและตรวจสอบ: JIS B2003, API6D
- มิติตัวต่อตัว: JIS B2002
ช่วงขนาด:
- DN15 ~ DN200
คะแนนความดัน:
- JIS 10K 20K
ช่วงอุณหภูมิ:
- - 20 ° C ~ 185 ° C
ส่วนเปิดและปิดบอลวาล์ว (บอล) ขับเคลื่อนด้วยก้านวาล์วและหมุนรอบแกนของก้านวาล์วส่วนใหญ่จะใช้เพื่อตัดหรือเปิดตัวกลางในท่อและยังสามารถใช้สำหรับการควบคุมและควบคุมของเหลวรุ่นยูทิลิตี้มีข้อดีของโครงสร้างที่กะทัดรัดการปิดผนึกที่เชื่อถือได้โครงสร้างที่เรียบง่ายและการบำรุงรักษาที่สะดวกและพื้นผิวการปิดผนึกและพื้นผิวทรงกลมมักอยู่ในสถานะปิดซึ่งสื่อไม่สึกกร่อนได้ง่ายและใช้งานและบำรุงรักษาได้ง่าย .
| ความดัน | ขนาด | φD | ล | φE | φB | φC | ที | ฉ | N-φh | ซ | H1 | ว | ม | ป | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | ติดต่อเราได้อย่างอิสระ | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
ใบสมัคร
เหมาะสำหรับสื่อการทำงานทั่วไปเช่นน้ำตัวทำละลายกรดและก๊าซธรรมชาติ แต่ยังเหมาะสำหรับสื่อที่มีสภาพการทำงานที่รุนแรงเช่นออกซิเจนไฮโดรเจนเปอร์ออกไซด์มีเทนและเอทิลีนซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ
ความแข็งแรง
1. ความต้านทานของไหลมีขนาดเล็ก: หน้าตัดของท่อเชื่อมต่อระหว่างทรงกลมและตัววาล์วมีค่าเท่ากันและทางเดินทรงกลมเชื่อมต่อกันด้วยส่วนโค้งวงกลมและตัวกลางจะผ่านทรงกลมและความต้านทานของของเหลวมีขนาดเล็ก .
2. ประสิทธิภาพการปิดผนึกที่ดี: บ่าวาล์วใช้วัสดุ PTFE ที่มีการเปลี่ยนรูปแบบยืดหยุ่นและมีความแข็งแรงสูงซึ่งให้ประสิทธิภาพการปิดผนึกที่ดีและทำให้วาล์วมีเสถียรภาพ
3. อายุการใช้งานยาวนาน: แกนวาล์วและไฟที่มองเห็นวัสดุคอทำจากสเตนเลสออสเตนนิติกและวัสดุบ่าวาล์วทำจาก PTFE ซึ่งสามารถทนต่อการกัดกร่อนได้ดีและยืดอายุการใช้งานของวาล์ว
การเลือกรุ่น
2PC บอลวาล์วลอยเต็มพอร์ต
| มาตรฐาน | ANSI | GB | JIS | DIN |
| ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| รุ่น | 1) รุ่นแท่นสูง 2) รุ่นด้ามจับ | |||
|
|
