| MOQ: | 1pc |
| ราคา: | negotiable |
| standard packaging: | กรณีไม้อัด |
| Delivery period: | 7-30 วันทำงาน |
| payment method: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| Supply Capacity: | 10,000 ชิ้น / ปาก |

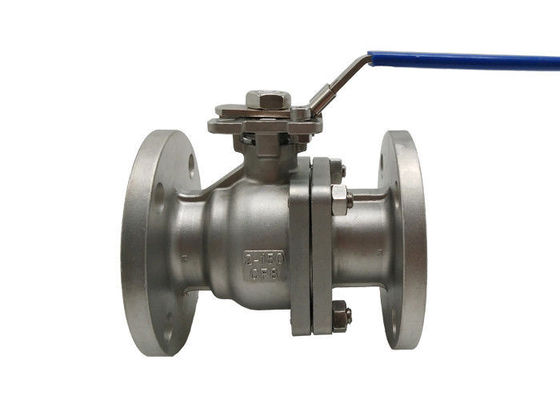

คลาส 150LB CF8 สแตนเลสสตีลบอลวาล์วหน้าแปลน 2 นิ้วทำงานด้วยมือจับ
ข้อมูลจำเพาะ
สแตนเลสสตีล 2 ชิ้นเต็มพอร์ต ANSI 150 # บอลวาล์วหน้าแปลนได้รับการออกแบบสำหรับการใช้งานทางเคมีและอุตสาหกรรมทั่วไปวาล์วหล่อเพื่อการลงทุนเหล่านี้มีแรงบิดในการทำงานต่ำพร้อมที่จับล็อคสลักแบบเลี้ยวสี่ส่วนการถอดที่จับช่วยให้ติดตั้งแอคชูเอเตอร์ไฟฟ้าหรือนิวเมติกได้ง่ายด้วยแผ่นยึดโดยตรงมาตรฐาน ISO5211ทำให้มั่นใจได้ถึงการจัดตำแหน่งเพลาที่แม่นยำและไม่จำเป็นต้องใช้ขายึดและข้อต่อเพิ่มเติมการออกแบบซีลสามก้านเป็นแบบโหลดจริงและปรับได้เองชดเชยการสึกหรอความดันและความผันผวนของอุณหภูมิวาล์วทั้งหมดได้รับการทดสอบตาม API 598
พอร์ตเต็มสำหรับการไหลที่ไม่ จำกัด
ตัวถังสแตนเลส 316 ลูกบอลและก้าน
Blow Out Proof Stem
RTFE Ball Seat ช่วยยืดอายุการใช้งานและลดแรงบิด
Triple RTFE / Viton Stem Seal Design, Live Loaded
ที่จับล็อคสลัก (แม่กุญแจได้)
Actuator Ready ISO5211 Direct Mounting Pad
การออกแบบป้องกันไฟฟ้าสถิตย์
| ความดัน | ขนาด | φD | ล | φE | φB | φC | ที | ฉ | N-φh | ซ | H1 | ว | ม | ป |
| ชั้น 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 นิ้ว | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 นิ้ว | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 นิ้ว | ข้อมูลจำเพาะเพิ่มเติมติดต่อเราได้อย่างอิสระ | |||||||||||||
| 3 " | ||||||||||||||
| 4 " | ||||||||||||||
| 5 " | ||||||||||||||
| 6 นิ้ว | ||||||||||||||
| 8 " | ||||||||||||||
แนะนำสั้น ๆ
โครงสร้างของบอลวาวล์ลอยอยู่ภายใต้การกระทำของแรงดันปานกลางลูกบอลสามารถสร้างการกระจัดและกดกับพื้นผิวการปิดผนึกที่ปลายทางออกเพื่อให้แน่ใจว่ามีการปิดผนึกของปลายทางออก
บอลวาล์วลอยมีโครงสร้างที่เรียบง่ายและประสิทธิภาพการปิดผนึกที่ดี แต่ภาระของลูกบอลที่อยู่ภายใต้สื่อการทำงานทั้งหมดจะถูกส่งไปยังวงแหวนปิดผนึกของเต้าเสียบดังนั้นจึงจำเป็นต้องพิจารณาว่าวัสดุแหวนปิดผนึกสามารถทนต่อภาระการทำงานของ สื่อทรงกลมโครงสร้างนี้ใช้กันอย่างแพร่หลายในบอลวาล์วขนาดกลางและแรงดันต่ำ
ความแข็งแรงของบอลวาล์ว
1. ความต้านทานของไหลมีขนาดเล็กและบอลวาล์วแบบเจาะเต็มเกือบจะไม่มีความต้านทานการไหล
2. โครงสร้างที่เรียบง่ายขนาดเล็กและน้ำหนักเบา
3. มีหน้าปิดผนึกสองหน้าและวัสดุปิดผนึกของบอลวาล์วถูกนำมาใช้กันอย่างแพร่หลายในพลาสติกต่างๆและมีประสิทธิภาพการปิดผนึกที่ดีและสามารถปิดผนึกได้อย่างสมบูรณ์นอกจากนี้ยังใช้กันอย่างแพร่หลายในระบบสูญญากาศ
การเลือกรุ่น
2PC บอลวาล์วลอยเต็มพอร์ต
| มาตรฐาน | ANSI | GB | JIS | DIN |
| ความดัน | 300 ปอนด์ | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| รุ่น | 1) รุ่นแท่นสูง 2) รุ่นด้ามจับ | |||
|
|
