| MOQ: | 1pc |
| ราคา: | negotiable |
| standard packaging: | กรณีไม้อัด |
| Delivery period: | 7-30 วันทำงาน |
| payment method: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| Supply Capacity: | 10,000 ชิ้น / ปาก |

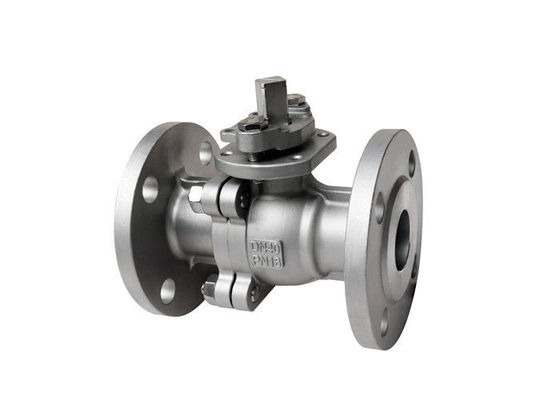

มือจับบอลวาล์วหน้าแปลนเต็มพอร์ตหน้าแปลนคู่สิ้นสุด GB มาตรฐาน
ข้อมูลจำเพาะ
คุณสมบัติของวาล์ว
การออกแบบตัวถังแบบแยกส่วนพร้อมปลายหน้าแปลนเพื่อการติดตั้งที่รวดเร็วการบำรุงรักษาในสายการผลิตและการสร้างใหม่โครงสร้างลูกบอลแข็งให้ความสมบูรณ์ของโครงสร้างและลดความปั่นป่วนของการไหล
การยึดตัวถังออกแบบมาเพื่อป้องกันการบีบอัดของวาล์วภายในมากเกินไปส่งผลให้แรงบิดในการทำงานสม่ำเสมอและต่ำ
แผ่นยึดเป็นไปตามมาตรฐาน ISO 5211 เพื่อความสะดวกและใช้แทนกันได้ในการสั่งงาน
ก้านป้องกันการระเบิดด้านล่าง
ตัวหล่อการลงทุนและฝาปิดขนาด 1/2″ ถึง 2″ตัวถังและฝาปิดด้วยทรายขนาด 2-1 / 2” ถึง 10″
การออกแบบขั้นพื้นฐานสอดคล้องกับ ASME / ANSI B16.34 และ EN 12516-1
ปลายครีบเป็นไปตาม ASME / ANSI B16.5
ขนาดตัวต่อตัวเป็นไปตาม ASME / ANSI B16.10
ผ่านการทดสอบตาม API 598 & ANSI B 16.34
ช่วงขนาด:
- DN15 ~ DN200
คะแนนความดัน:
- GB PN16 PN25 PN40
ช่วงอุณหภูมิ:
- -20 ° C ~ 185 ° C
บอลวาล์วและวาล์วประตูเป็นวาล์วชนิดเดียวกันความแตกต่างคือส่วนเปิดและปิดเป็นลูกบอลและลูกบอลจะหมุนรอบตัววาล์วเพื่อให้วาล์วเปิดและปิดบอลวาล์วส่วนใหญ่ใช้ในท่อเพื่อตัดกระจายและเปลี่ยนทิศทางการไหลของตัวกลางบอลวาล์วหน้าแปลนมาตรฐาน GB / T21465-2008 "คำศัพท์ของวาล์ว" ถูกกำหนดไว้: สมาชิกเปิดและปิด (ทรงกลม) ขับเคลื่อนโดยก้านวาล์วและหมุนรอบแกนของก้านวาล์ว
| หน่วย: มม | |||||||
| ความดัน | ขนาด | ล | φE | φB | φC | ที | ฉ |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
ใบสมัคร
บอลวาล์วส่วนใหญ่ใช้ในท่อเพื่อตัดกระจายและเปลี่ยนทิศทางการไหลของตัวกลาง
ความแข็งแรงของบอลวาล์ว
1. ประสิทธิภาพการป้องกันไฟฟ้าสถิตย์: สปริงถูกจัดเรียงระหว่างลูกบอลก้านวาล์วและตัววาล์วและสามารถรับไฟฟ้าสถิตที่เกิดจากกระบวนการเปลี่ยนได้
2. เนื่องจากวัสดุเช่นโพลีเตตราฟลูออโรเอทิลีนมีคุณสมบัติในการหล่อลื่นตัวเองได้ดีและการสูญเสียแรงเสียดทานกับตัวทรงกลมมีขนาดเล็กอายุการใช้งานของบอลวาล์วนิวเมติกจึงยาวนาน
3. ความต้านทานของไหลต่ำและบอลวาล์วนิวเมติกเป็นวาล์วที่มีความต้านทานของเหลวน้อยที่สุดในวาล์วทุกชนิด
4. ซีลก้านวาล์วมีความน่าเชื่อถือเนื่องจากก้านวาล์วทำงานในลักษณะเดียวกับการเคลื่อนที่แบบยกจึงไม่ทำให้ซีลบรรจุของก้านวาล์วเสียหายง่ายและความสามารถในการซีลจะเพิ่มขึ้นเมื่อความดันของตัวกลางเพิ่มขึ้น
การเลือกรุ่น
2PC บอลวาล์วลอยเต็มพอร์ต
| มาตรฐาน | ANSI | GB | JIS | DIN |
| ความดัน | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| รุ่น | 1) รุ่นแท่นสูง 2) รุ่นด้ามจับ | |||
|
|
