รายละเอียดสินค้า:
|
| วัสดุร่างกาย: | CF8, CF8M, WCB, CF3, CF3M | วัสดุลูกบอล: | CF8, CF8M |
|---|---|---|---|
| วัสดุเบาะ: | PTFE | โมเดลพอร์ต: | ที - พอร์ต |
| มาตรฐาน: | GB | ||
| แสงสูง: | วาล์วบอลวาล์วหน้าแปลนสามทาง,วาล์วบอลวาล์วปลายหน้าแปลน T,วาล์วบอลวาล์วหน้าแปลน CF8M |
||

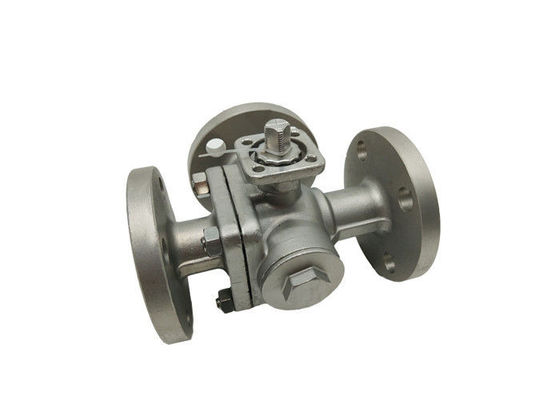

Q45F 16P T - พอร์ต 3 ทางหน้าแปลน CF8M บอลวาล์ววาล์วควบคุมแพลตฟอร์มแบบลอยตัวสูง
คำอธิบาย
One Piece Stem / Ball Trunnion Support Design ให้การทำงานที่แม่นยำและการวางตำแหน่งของลูกบอลการวางตำแหน่งลูกบอลที่แม่นยำนี้มักไม่สามารถทำได้ในการออกแบบลูกบอลแบบหลายชิ้นทั่วไปนอกจากนี้ยังช่วยให้ทุกด้านสามารถใช้เป็นพอร์ตเข้าหรือบล็อกได้โดยไม่มีการรั่วไหล
คุณสมบัติและประโยชน์
การออกแบบที่รองรับลำต้นและลูกรองแหนบชิ้นเดียว
พอร์ตเต็มสำหรับการไหลที่ไม่ จำกัด
การออกแบบเบาะนั่งสามที่นั่งช่วยรักษาตำแหน่งลูกบอลที่เหมาะสม
แผ่นติดตั้งอุปกรณ์ขับเคลื่อน
อุปกรณ์ต่อสายดินป้องกันไฟฟ้าสถิตย์
อุปกรณ์ล็อคแบบเปิดและปิดสำหรับการล็อกตำแหน่งเพื่อความปลอดภัย
แผนโฟลว์สำหรับพอร์ต T & L สามารถจัดเรียงฟิลด์ใหม่เพื่อให้เป็นไปตามแผนการไหลอื่น ๆ
ฟิลเลอร์ช่องลำตัวมีจำหน่ายสำหรับขนาด 3/4 "ถึง 4"
บอลวาล์วสามทางมีให้เลือกทั้งรุ่น T และ LT-type ช่วยให้ท่อมุมฉากสามท่อสื่อสารกันและตัดช่องที่สามออกเพื่อทำหน้าที่แยกและรวมเข้าด้วยกันบอลวาล์วสามทางชนิด L สามารถเชื่อมต่อท่อสองท่อที่ตั้งฉากกันได้เท่านั้นและไม่สามารถให้ท่อที่สามเชื่อมต่อกันในเวลาเดียวกันได้เพียงเพื่อกระจาย
| ความดัน | ขนาด | ล | L1 | ง | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
ใบสมัคร
วาล์วส่วนใหญ่จะใช้ในการจ่ายน้ำและการระบายน้ำหมุนเวียนในอุตสาหกรรมการจ่ายน้ำและการระบายน้ำในเมืองอาคารสูงและโรงแรมของปั๊มน้ำแรงดันสูงที่ใช้ในการตัดน้ำและการกำจัดค้อนน้ำที่ทำลายล้างรับประกันการทำงานที่ปลอดภัย ของเครือข่ายท่อออกแบบมาเพื่อคำนึงถึงข้อกำหนดด้านสิ่งแวดล้อมทั้งหมดไม่มีการสั่นสะเทือนไม่มีเสียงรบกวนการทำงานที่ราบรื่นทำให้มั่นใจได้ว่าโรงแรมที่พักอาศัยเงียบสงบและมีฟังก์ชั่นประหยัดพลังงาน
ข้อได้เปรียบของวาล์วลอยตัว
1. ความต้านทานของไหลต่ำและค่าสัมประสิทธิ์ความต้านทานจะเท่ากับความยาวท่อ
2. โครงสร้างเรียบง่ายมีขนาดเล็กและน้ำหนักเบา
3. มีขนาดกะทัดรัดและเชื่อถือได้และมีคุณสมบัติในการปิดผนึกที่ดีนอกจากนี้ยังใช้กันอย่างแพร่หลายในระบบสูญญากาศ
4. การทำงานสะดวกการเปิดและปิดทำได้รวดเร็วและการหมุนคือ 90 °จากการเปิดเต็มไปจนถึงการปิดแบบเต็มซึ่งสะดวกสำหรับการควบคุมทางไกล
5. การบำรุงรักษาทำได้สะดวกบอลวาล์วมีโครงสร้างที่เรียบง่ายและโดยทั่วไปแหวนปิดผนึกสามารถเคลื่อนย้ายได้และการถอดและเปลี่ยนชิ้นส่วนค่อนข้างสะดวก
6. เมื่อเปิดจนสุดหรือปิดสนิทพื้นผิวซีลของลูกบอลและบ่าวาล์วจะแยกออกจากตัวกลางและตัวกลางจะไม่ทำให้พื้นผิวซีลของวาล์วสึกกร่อน
7. สามารถใช้งานได้หลากหลายตั้งแต่ขนาดเล็กไปจนถึงไม่กี่มิลลิเมตรไปจนถึงไม่กี่เมตรจากสุญญากาศสูงไปจนถึงแรงดันสูง
