เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว
เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว

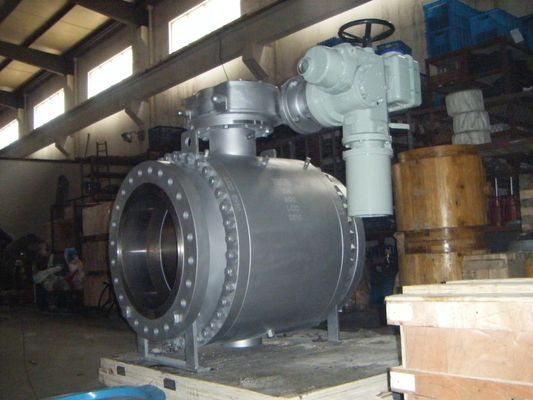

ภาพใหญ่ :  เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OEM
ได้รับการรับรอง: API6D,API607
หมายเลขรุ่น: OEM
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1pc
รายละเอียดการบรรจุ: กรณีโพลีวูด
เวลาการส่งมอบ: 2-15weeks
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 20,000 ชิ้นต่อปี

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว

ลักษณะ
ขนาด: NPS 2 "ถึง 60" ความดัน: 150 ถึง 2,500 ปอนด์
ช่วงอุณหภูมิ: -196 ℃ ~ 300 ℃อุณหภูมิต่ำอุณหภูมิปกติและอุณหภูมิสูง วัสดุของตัวถังและอุปกรณ์ตกแต่ง: เหล็กหล่อ, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351
วัสดุเบาะ: PTFE, RPTFE, DEVLON, Molon, PEEK, เบาะโลหะ ซีลร่างกายและต้นกำเนิด: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), ปะเก็นแผลเกลียว (316SS + กราไฟท์) การบรรจุ (กรา
แสงสูง:

Trunnion ติดตั้งบอลวาล์ว 600LB

,

บอลวาล์ว Trunnion ติดตั้ง 16 นิ้ว

,

บอลวาล์ว Trunnion 600LB

16 นิ้ว 600LB สามชิ้น Side Entry Trunnion Type Ball Valve





Trunnion ติดตั้งบอลวาล์ว

วาล์วบอลวาล์วประสิทธิภาพสูงที่ติดตั้งด้านข้างของเรามีการออกแบบที่แข็งแกร่งและได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานสากลเช่น API 6A, API 6D, ASME B16.34, ISO 17292 และอื่น ๆ ตามคำขอช่วงนี้ประกอบด้วยเบาะนั่งแบบนุ่มโลหะหรือแบบคอมโพสิตที่สามารถกำหนดค่าได้ด้วยเอฟเฟกต์ลูกสูบเดี่ยวหรือคู่เพื่อให้มีบล็อกคู่และมีเลือดออก (DB&B) ที่มีประสิทธิภาพทั้งในตำแหน่งปิดและตามคำขอในตำแหน่งเปิด



วัสดุหลัก

วัสดุตัวเครื่อง ตัดแต่งวัสดุ วัสดุซีล ปะเก็น / การบรรจุ
WCB / LCB / CF8 / CF8M / CF3 / CF3M ฯลฯ SS410, SS420, SS304, SS316 ฯลฯ PTFE, RPTFE, PEEK, PPL, ฯลฯ กราไฟท์PTFE, PPL.ฯลฯ




ประเภทบอลวาล์ว ออกแบบและผลิต ตัวต่อตัว / จบลง ขนาดหน้าแปลน คะแนนอุณหภูมิความดัน การตรวจสอบและทดสอบ
แยกบอลวาล์วหน้าแปลน BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
บอลวาล์วหน้าแปลนคงที่ API6D / API608 API6D ANSI B16.47 ANSI B16.34 API598





คุณสมบัติการออกแบบ

1: เจาะเต็มหรือเจาะลดลง
2: โครงสร้างของร่างกายสองชิ้นหรือสามชิ้น
3: บล็อกคู่และเลือดออก, การแยกสองครั้งและการแยกเลือดออก (DIB-1 & DIB-2)
4: การออกแบบที่ปลอดภัยจากอัคคีภัย (API 607)
5: ระบบป้องกันการระเบิด
6: การออกแบบป้องกันไฟฟ้าสถิตย์
7: การบรรเทาโพรงด้วยตนเอง
8: การทดสอบการปล่อยผู้ลี้ภัย (ทางเลือก)



ข้อมูลการออกแบบ

มาตรฐานการออกแบบ: API 6D, DIN3357-1, EN12516-1

มาตรฐานตัวต่อตัว: API6D, ASME B16.10, DIN3202

มาตรฐานการเชื่อมต่อ: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

ทดสอบและตรวจสอบมาตรฐาน: API 6D, API 598

อุณหภูมิในการทำงาน: -196 ℃ ~ 610 ℃

ประเภทการเชื่อมต่อ: RF, RTJ, FF, BW.BSPT, NPT

สภาพแวดล้อมที่เปรี้ยว: NACE MR0175



การออกแบบที่ปลอดภัยจากอัคคีภัย

บอลวาล์วช่วยให้มั่นใจได้ว่าผ่านการทดสอบความปลอดภัยจากอัคคีภัย 100%เนื่องจากบอลวาล์วใช้การออกแบบปิดผนึกสองแบบผ่านซีลโอริงและปะเก็นเกลียวโลหะกราไฟต์เมื่อวาล์วลุกเป็นไฟวัสดุที่ไม่ใช่โลหะเช่นซีลที่นั่ง PTFE ปะเก็นซีลโอริงยาง ฯลฯ จะได้รับความเสียหายในขณะที่ชั้นนอกของปะเก็นเกลียวกราไฟท์โลหะจะมีซีลรองเมื่อเบาะนั่งนุ่มถูกเผาเบาะโลหะจะสร้างตราโลหะโดยอัตโนมัติพร้อมกับลูกบอลภายใต้การกระตุ้นของสปริงซึ่งจะควบคุมการรั่วไหลภายในและการรั่วไหลภายนอกได้อย่างมีประสิทธิภาพการออกแบบวาล์วสอดคล้องกับ API 607, API 6FA, BS 6755, JB / T 6899 และมาตรฐานอื่น ๆ

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว 0



บล็อกสองเท่าและเลือด (DBB)

เมื่อลูกบอลอยู่ในตำแหน่งปิดแต่ละที่นั่งจะปิดผนึกสื่อกระบวนการอย่างอิสระในเวลาเดียวกันระหว่างกระแสขึ้น / ลงและโพรงในร่างกายจะช่วยให้เลือดออกจากความดันช่องที่ติดอยู่ (DBB) ผ่านทางท่อระบายน้ำและวาล์วระบายฟังก์ชั่นบล็อกคู่และเลือดออกทำให้สามารถล้างวาล์วได้ภายใต้แรงกดและตรวจสอบว่าที่นั่งปิดสนิท

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว 1



แยกสองเท่าและเลือด (DIB)

เบาะนั่งแบบลูกสูบคู่ความดันปานกลางทั้งต้นน้ำและปลายน้ำรวมทั้งในโพรงของร่างกายสร้างแรงขับที่ทำให้แหวนที่นั่งติดกับลูกบอลวาล์วที่มีแหวนรองลูกสูบคู่ต้องมีการระบายความดันในโพรงเพื่อลดการสร้าง - ความดันเกินในโพรงของร่างกาย

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว 2



ตัวเลือกการปิดผนึก

เบาะนั่งนุ่ม: ซีลโอริงโลหะถึงโลหะ

โครงสร้างที่เรียบง่ายการปิดผนึกที่เชื่อถือได้ใช้กับอนุภาคแรงบิดต่ำการปิดผนึกที่เชื่อถือได้ตอบสนองความต้องการของลูกค้าได้สูง

ใช้งานได้หลากหลายต้นทุนต่ำสภาพสื่อปิดผนึกความน่าเชื่อถือและความต้องการแรงบิดต่ำ

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว 3



ลูกบอลได้รับการแก้ไขโดย trunnion และก้านสำหรับขนาด 4 "และเล็กกว่าแผ่นรองรองแหนบสำหรับขนาด 6 นิ้วขึ้นไป

เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว 4













เบาะนั่งนุ่ม 16 นิ้ว 600LB Trunnion ติดตั้งบอลวาล์ว 5
