รายละเอียดสินค้า:
|
| วัสดุร่างกาย: | WCB | วัสดุลูกบอล: | WCB |
|---|---|---|---|
| วัสดุเบาะ: | PTFE | โมเดลพอร์ต: | L- พอร์ต |
| ความดัน: | PN16 | สัมพันธ์: | หน้าแปลน |
| แสงสูง: | บอลวาล์วปลายหน้าแปลน 3 ทาง,บอลวาล์วหน้าแปลน WCB,บอลวาล์วหน้าแปลน PN40 |
||

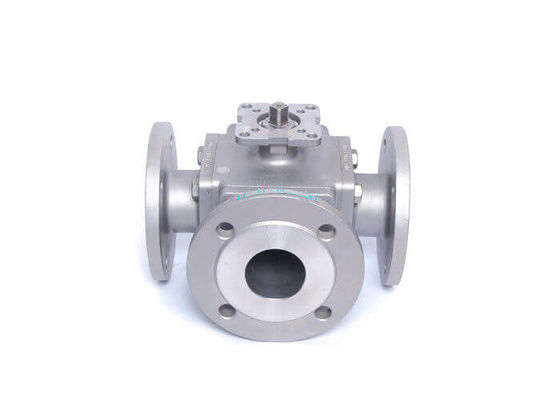

บอลวาล์วหน้าแปลน 3 ทางขนาดเล็กเต็มพอร์ตตัวเรือนทรงเหลี่ยมพร้อมแผ่นยึด
เวเฟอร์บอลวาล์วได้รับการออกแบบตาม API608, ASME B16.34, API6D, DIN 3357 เป็นต้นซึ่งถูกนำมาใช้กันอย่างแพร่หลายในหลายสาขารวมถึงก๊าซธรรมชาติการกลั่นอาหารปิโตรเคมีเป็นต้นบอลวาล์วลอยปลายเวเฟอร์โรยอนคือ " การออกแบบโครงสร้างแบบชิ้นเดียววาล์วนี้มักใช้ในการให้บริการแรงดันต่ำ (150 ~ 300LB) และติดตั้ง จำกัด พื้นที่
คุณสมบัติและประโยชน์
●พอร์ตเต็มหรือลดพอร์ต
●การออกแบบและการก่อสร้างที่ปลอดภัยจากอัคคีภัย
●ก้านป้องกันการระเบิด
●ประสิทธิภาพแรงบิดต่ำ
●อุปกรณ์ป้องกันไฟฟ้าสถิตย์สำหรับก้านบอล
●อุปกรณ์ล็อคเสริม
●หน้าแปลนด้านบน ISO 5211 (แผ่นยึดโดยตรงเพื่อการทำงานอัตโนมัติที่ง่ายดาย)
ช่วงขนาด:
- DN15 ~ DN200
คะแนนความดัน:
- PN16 PN25 PN40
ช่วงอุณหภูมิ:
- -20 ° C ~ 185 ° C
บอลวาล์วสามทางสามารถแบ่งออกเป็นประเภท Q44L และประเภท Q45T สำหรับความต้องการในการเปลี่ยนทิศทางการไหลขนาดกลางที่แตกต่างกัน MODEL "L-PORT" สามารถรับรู้การเปลี่ยนทิศทางการไหลขนาดกลางและทั้งสองช่องที่สามารถตั้งฉากกันได้ สามารถเชื่อมต่อหรือปิดได้"T-PORT" MODEL สามารถรับรู้การแยกหรือการไหลแบบผสมของตัวกลางไม่เพียง แต่สามารถรับรู้การเปลี่ยนทิศทางการไหลของสื่อได้เท่านั้น แต่ยังสามารถเชื่อมต่อทั้งสามช่องเข้าด้วยกันและยังสามารถปิดช่องใดก็ได้และเชื่อมต่ออีกช่อง สองช่องวาล์วมีลักษณะโครงสร้างที่กะทัดรัดรูปลักษณ์สวยงามและประสิทธิภาพการปิดผนึกที่ดี
| ความดัน | ขนาด | ล | L1 | ง | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
ใบสมัคร
วาล์วส่วนใหญ่จะใช้ในการจ่ายน้ำและการระบายน้ำหมุนเวียนในอุตสาหกรรมการจ่ายน้ำและการระบายน้ำในเมืองอาคารสูงและโรงแรมของปั๊มน้ำแรงดันสูงที่ใช้ในการตัดน้ำและการกำจัดค้อนน้ำที่ทำลายล้างรับประกันการทำงานที่ปลอดภัย ของเครือข่ายท่อออกแบบมาเพื่อคำนึงถึงข้อกำหนดด้านสิ่งแวดล้อมทั้งหมดไม่มีการสั่นสะเทือนไม่มีเสียงรบกวนการทำงานที่ราบรื่นทำให้มั่นใจได้ว่าโรงแรมที่พักอาศัยเงียบสงบและมีฟังก์ชั่นประหยัดพลังงาน
ความแข็งแรงของบอลวาล์ว 3 ทาง
1. ความต้านทานของไหลต่ำและค่าสัมประสิทธิ์ความต้านทานจะเท่ากับความยาวท่อ
2. โครงสร้างเรียบง่ายมีขนาดเล็กและน้ำหนักเบา
3. มีขนาดกะทัดรัดและเชื่อถือได้และมีคุณสมบัติในการปิดผนึกที่ดีนอกจากนี้ยังใช้กันอย่างแพร่หลายในระบบสูญญากาศ
4. การทำงานสะดวกการเปิดและปิดทำได้รวดเร็วและการหมุนคือ 90 °จากการเปิดเต็มไปจนถึงการปิดแบบเต็มซึ่งสะดวกสำหรับการควบคุมทางไกล
5. การบำรุงรักษาทำได้สะดวกบอลวาล์วมีโครงสร้างที่เรียบง่ายและโดยทั่วไปแหวนปิดผนึกสามารถเคลื่อนย้ายได้และการถอดและเปลี่ยนชิ้นส่วนค่อนข้างสะดวก
6. เมื่อเปิดจนสุดหรือปิดสนิทพื้นผิวซีลของลูกบอลและบ่าวาล์วจะแยกออกจากตัวกลางและตัวกลางจะไม่ทำให้พื้นผิวซีลของวาล์วสึกกร่อน
7. สามารถใช้งานได้หลากหลายตั้งแต่ขนาดเล็กไปจนถึงไม่กี่มิลลิเมตรไปจนถึงไม่กี่เมตรจากสุญญากาศสูงไปจนถึงแรงดันสูง
